CASE STUDY 005 // EXHIBITION LED INTEGRATION

LED, audio e strip LED sincronizzati in uno stand fieristico

Installazione audiovisiva integrata per stand industriale internazionale, con LEDWall principale da 8 x 6 metri, LED circolare superiore da 12 x 1 metri e strip LED dinamici integrati nel pavimento.

Il sistema multimediale è stato gestito tramite Resolume Arena, sincronizzando due superfici video, audio e strip LED DMX a terra con momenti specifici del contenuto video.

Il visitatore vedeva uno stand pulito e ordinato. Dietro quella semplicità visiva c’era una catena tecnica complessa: LED, contenuti, audio, DMX, strip LED, cablaggio e sincronismi gestiti come un unico sistema.

Nota di trasparenza: questo case study appartiene al percorso tecnico personale di Dimitar “DIK” Karastoyanov prima della nascita di DK AV PROJECT. Viene presentato come esperienza tecnica reale maturata sul campo, non come progetto aziendale DK AV PROJECT.

Main LED 8 x 6 m
Circular LED 12 x 1 m
Media Server Resolume Arena
Control Video · Audio · DMX
<< Torna al Project Archive
Integrated LED architecture for international industrial exhibition stand

Stand fieristico con LEDWall principale, LED circolare superiore e strip LED integrate nel pavimento.

Nota immagini: alcune immagini possono essere state parzialmente modificate, sfocate o ritoccate per ragioni di privacy, riservatezza aziendale e tutela delle persone o dei brand presenti negli eventi. Le modifiche non alterano il contenuto tecnico, la natura del progetto o l’esperienza professionale rappresentata.

01 // CONTESTO

Uno stand pulito, con una regia tecnica nascosta

A prima vista lo stand appariva ordinato, luminoso e lineare. In realtà, dietro quella semplicità visiva, erano integrati più sistemi audiovisivi sincronizzati tra loro.

Il progetto riguardava uno stand fieristico industriale internazionale, realizzato prima della nascita di DK AV PROJECT. L’obiettivo non era semplicemente installare schermi LED, ma integrare video, audio e luce dinamica all’interno dell’architettura dello stand.

Il sistema prevedeva un LEDWall principale da 8 x 6 metri, un LED circolare superiore da 12 x 1 metri e strip LED dinamici integrati nel pavimento. Le strip LED erano controllate via DMX e dovevano reagire in modo sincronizzato con momenti specifici dell’audio e del contenuto video.

La gestione multimediale è stata affidata a Resolume Arena, utilizzato come server principale per coordinare due superfici video, audio e controllo DMX. Questo permetteva di far lavorare insieme LED, contenuti, audio e strip LED come un unico sistema scenografico.

La complessità non era visibile al visitatore finale. Il risultato doveva essere fluido, pulito e corporate, senza far percepire la quantità di cablaggi, sincronismi, controlli e adattamenti tecnici necessari per ottenere quel livello di integrazione.

A rendere il lavoro ancora più difficile c’erano tempi stretti di montaggio in fiera, accesso posteriore assente dietro il LEDWall principale, LED circolare posizionato in quota e una criticità importante sui cavi delle strip LED a terra, con margini di intervento estremamente ridotti.

Project Type Exhibition Stand
Main System LED 8 x 6 m
Control Resolume + DMX
Challenge Hidden Integration
02 // LED SURFACES & CONTROL

Tre livelli visivi, un solo sistema sincronizzato

Il progetto non era composto da elementi separati. LEDWall principale, LED circolare superiore, audio e strip LED a pavimento dovevano lavorare insieme come un’unica scena multimediale controllata da Resolume Arena.

System Architecture

Il server multimediale era il centro del sistema

Resolume Arena non gestiva solo contenuti video. Nel progetto era il punto centrale per coordinare superfici LED, audio e controllo DMX delle strip LED integrate nel pavimento.

Il risultato richiesto era una sincronizzazione scenografica: quando il video e l’audio arrivavano a determinati momenti, le strip LED a terra cambiavano colore, intensità o modalità di comportamento.

Visual Layers

Video, luce e audio dovevano sembrare naturali

Il visitatore non doveva percepire la complessità del sistema. La tecnologia doveva sparire dentro l’architettura dello stand, lasciando visibile solo un’esperienza fluida e coerente con il brand.

Questa è la parte più difficile dell’integrazione: far sembrare semplice qualcosa che, tecnicamente, non lo è.

01

LEDWall principale 8 x 6 m

Grande superficie video integrata nella parete dello stand. La dimensione richiedeva attenzione a montaggio, cablaggio, accessibilità, contenuti e leggibilità da diverse distanze.

02

LED circolare superiore 12 x 1 m

Superficie LED curva posizionata in quota, integrata nella parte alta dello stand. Richiedeva coerenza grafica, continuità visiva e controllo della percezione da più angolazioni.

03

Strip LED a pavimento

Strip LED dinamiche integrate nel pavimento, controllate via DMX e sincronizzate con audio e video per creare accensioni, cambi colore e modalità dinamiche durante il filmato.

Control Chain
Media Server Resolume Arena Playback e sincronismi
Video Output 2 superfici LED LED principale + LED circolare
Audio Playback sincronizzato Momenti audio come trigger scenici
DMX Strip LED floor Colori, intensità, modalità

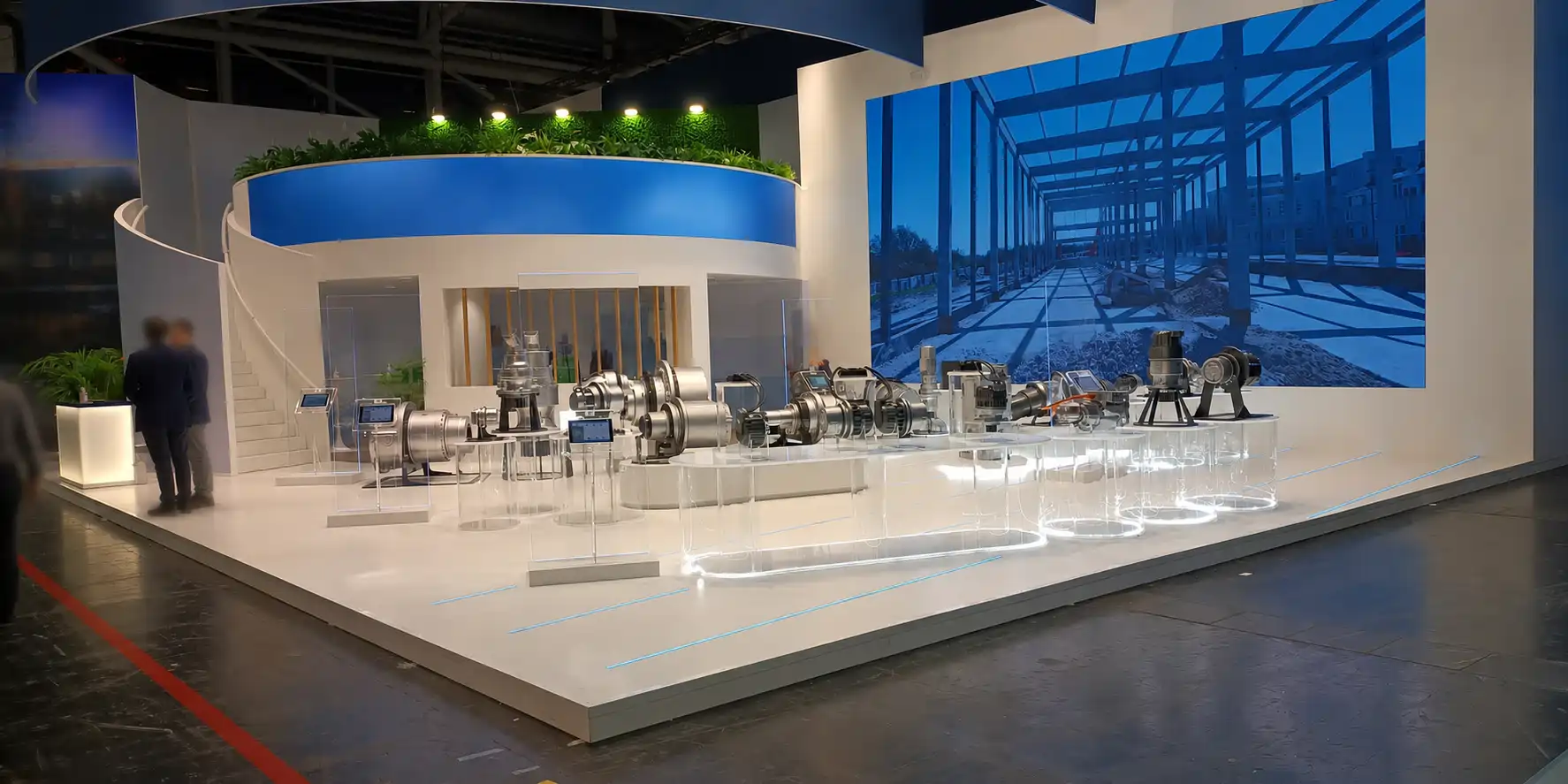

Main 8 x 6 m LEDWall integrated into exhibition stand

LEDWall principale integrato nella parete dello stand.

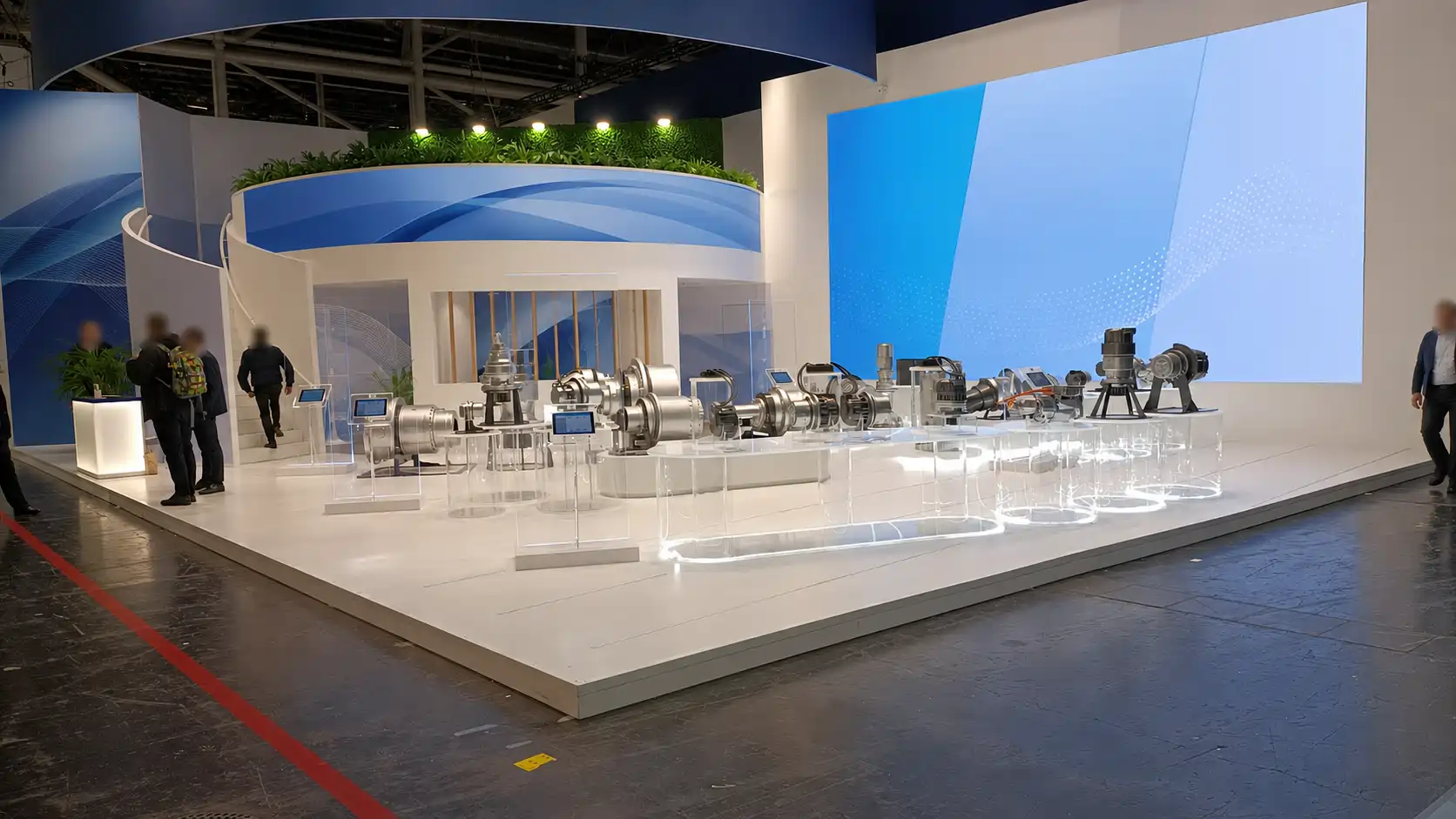

Wide view of integrated LED exhibition stand

Vista generale dello stand con superfici LED e integrazione architettonica.

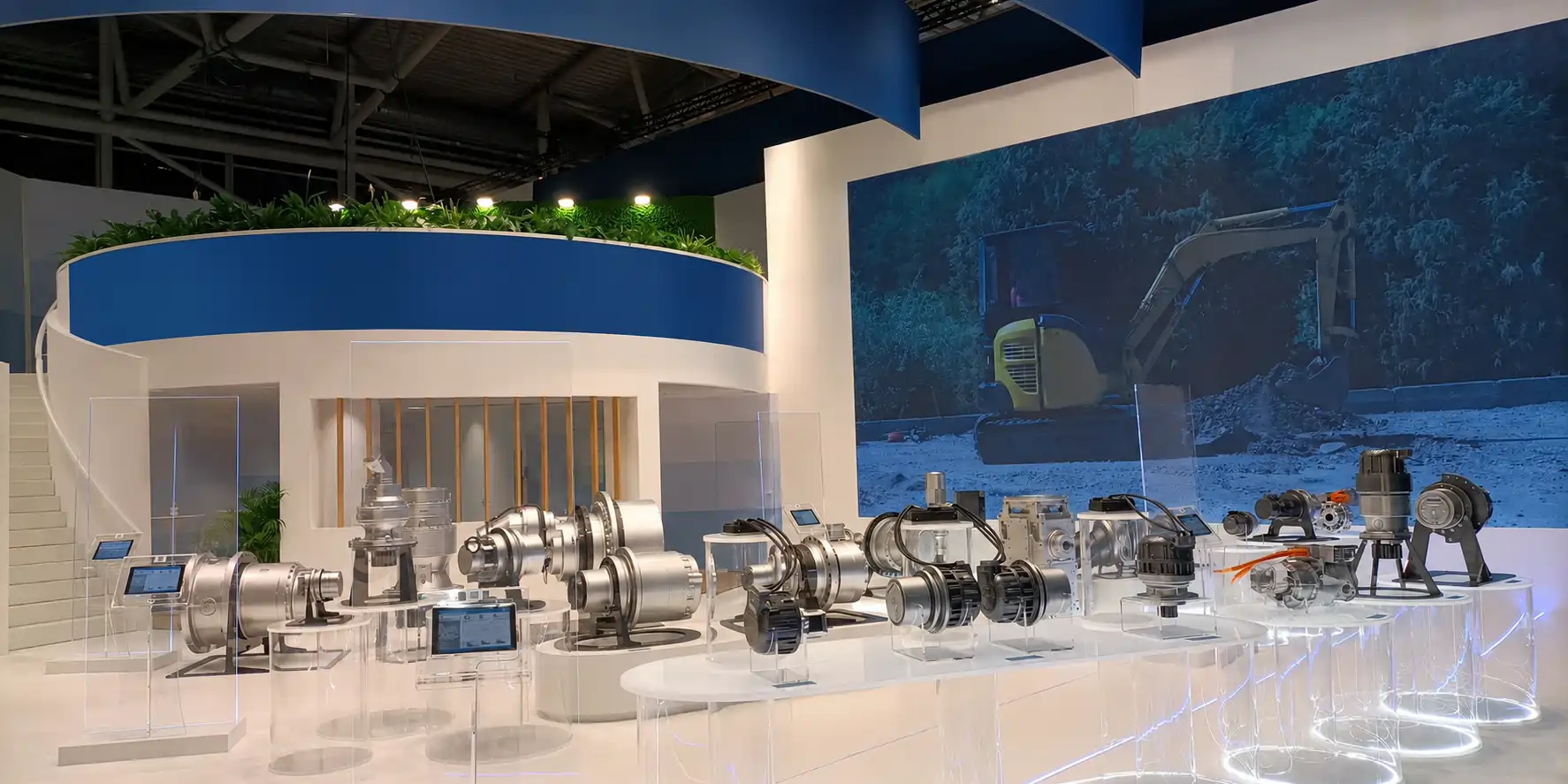

Upper circular LED surface integrated in exhibition stand

LED circolare superiore integrato nella fascia alta dello stand.

Nota immagini: alcune immagini possono essere state parzialmente modificate, sfocate o ritoccate per ragioni di privacy, riservatezza aziendale e tutela delle persone o dei brand presenti negli eventi. Le modifiche non alterano il contenuto tecnico, la natura del progetto o l’esperienza professionale rappresentata.

Image note: some images may have been partially edited, blurred or retouched for privacy, corporate confidentiality and protection of people or brands appearing in the events. These edits do not alter the technical content, the nature of the project or the professional experience represented.

Il punto centrale del progetto era la sincronizzazione: non bastava far funzionare ogni elemento singolarmente. Ogni superficie e ogni sorgente dovevano reagire insieme, nello stesso tempo, senza rompere la pulizia estetica dello stand.

03 // TECHNICAL CHALLENGE

La complessità era nascosta dietro lo stand

Il risultato finale doveva apparire pulito, ma il montaggio era tecnicamente duro: LEDWall principale senza accesso posteriore, LED circolare in quota, strip LED a pavimento, cavi con margine quasi inesistente e tempi stretti di fiera.

Hidden Complexity

Dal davanti sembrava semplice. Dietro no.

Il LEDWall principale da 8 x 6 metri era integrato nella parete dello stand, ma dietro non c’era spazio utile per lavorare. Questo ha obbligato la squadra a montare e gestire l’intervento quasi interamente dal fronte.

In un contesto fieristico, dove ogni reparto lavora contemporaneamente, questa condizione aumenta fatica, rischio di errore e tempo necessario per ogni correzione.

Critical Detail

Il problema più duro era nei cavi a pavimento

I cavi di corrente e segnale delle strip LED a terra uscivano dalla struttura del LED principale con un margine estremamente ridotto, in alcuni punti inferiore a un centimetro. Non c’era spazio reale per lavorare comodamente.

Per far partire correttamente i circuiti a pavimento, è stato necessario saldare manualmente i collegamenti direttamente a terra, con micro-margini di cavo disponibili.

01

LEDWall 8 x 6 m senza accesso posteriore

La superficie principale doveva essere montata e gestita dal fronte, perché dietro la parete LED non c’era spazio sufficiente per accedere e lavorare normalmente.

02

LED circolare 12 x 1 m in quota

La superficie circolare superiore era posizionata in alto e integrata nell’architettura dello stand. Questo complicava accesso, allineamento, montaggio e verifica visiva.

03

Tempi stretti di montaggio in fiera

Il montaggio doveva avvenire dentro una finestra fieristica compressa, con più squadre presenti nello stesso spazio e pochissimo margine per fermare o ripetere le lavorazioni.

04

Strip LED integrate nel pavimento

Le strip LED non erano un elemento decorativo isolato. Facevano parte del sistema multimediale e dovevano essere alimentate, cablate, indirizzate e sincronizzate via DMX.

05

Cavi con micro-margine

I cavi delle strip LED uscivano dalla struttura con meno di un centimetro utile in alcuni punti. Questo rendeva ogni saldatura lenta, delicata e tecnicamente rischiosa.

06

Coordinamento difficile con allestitori

La collaborazione con alcune squadre di allestimento non era fluida. Questo ha reso più complessa la gestione degli spazi, delle priorità e delle lavorazioni incrociate.

The Hardest Point

Nove ore a saldare cavi a terra

Una delle criticità più pesanti del lavoro è stata la gestione dei cavi delle strip LED a pavimento. I cavi di alimentazione e segnale erano compressi nella struttura del LEDWall principale e uscivano con un margine quasi nullo.

Per chiudere correttamente i circuiti, un collega ha dovuto lavorare per molte ore in ginocchio, saldando direttamente a terra collegamenti estremamente piccoli e delicati. Era un lavoro fisicamente duro, lento e con margine di errore minimo.

Risk Matrix
Rischio Strip LED non operative Impatto sulla sincronizzazione scenografica
Vincolo Cavo quasi inesistente Micro-saldature con spazio minimo
Conseguenza Sistema incompleto Video, audio e DMX non coerenti

La sfida tecnica principale non era solo “montare LED”. Era mantenere continuità operativa tra grandi superfici video, strip LED a pavimento, DMX, audio e contenuti, mentre le condizioni fisiche di montaggio rendevano ogni intervento più lento e più rischioso.

04 // SOLUZIONE ADOTTATA

Integrare, sincronizzare e risolvere sul campo

La soluzione è stata costruita su tre livelli: montaggio fisico delle superfici LED, gestione centralizzata tramite Resolume Arena e recupero operativo dei circuiti delle strip LED a pavimento con interventi manuali di precisione.

Physical Integration

Montaggio frontale e adattamento operativo

Il LEDWall principale da 8 x 6 metri è stato montato e gestito dal fronte, a causa dell’assenza di accesso posteriore. Questo ha richiesto ordine operativo, controllo dei passaggi e attenzione costante durante ogni fase di installazione.

Il LED circolare superiore da 12 x 1 metri è stato integrato in quota, mantenendo continuità visiva con l’architettura dello stand.

Media Control

Resolume Arena come centro del sistema

Resolume Arena è stato utilizzato come server multimediale principale per gestire due superfici video, audio e controllo DMX delle strip LED a terra.

La logica era sincronizzare video, audio e luce dinamica in modo che il sistema reagisse come un’unica scena, non come elementi separati.

01

Montaggio LEDWall dal fronte

Il LEDWall principale è stato installato frontalmente, lavorando con accessibilità limitata e riducendo al minimo errori, ripetizioni e interferenze con le altre squadre presenti nello stand.

02

Integrazione LED circolare

Il LED circolare superiore è stato gestito come superficie video architettonica, mantenendo continuità grafica, leggibilità e coerenza visiva con il LEDWall principale.

03

Server Resolume Arena

Resolume Arena è stato configurato per coordinare playback video, audio e controllo DMX, trasformando superfici LED e strip LED in un sistema sincronizzato.

04

DMX per strip LED

Le strip LED integrate nel pavimento sono state controllate via DMX, con cambi colore, intensità e modalità dinamiche sincronizzate con i momenti audio-video.

05

Micro-saldature a pavimento

I cavi con margine quasi nullo sono stati recuperati con saldature manuali eseguite direttamente a terra, permettendo ai circuiti delle strip LED di funzionare correttamente.

06

Verifica sincronismi

Dopo il cablaggio, il sistema è stato verificato controllando la coerenza tra video, audio e reazioni delle strip LED durante i passaggi chiave del contenuto.

Synchronization Logic

Non era una playlist. Era una scena programmata.

Le strip LED a pavimento non dovevano semplicemente accendersi. Dovevano seguire la dinamica del filmato: in determinati momenti dell’audio e del video cambiavano colore, intensità o modalità, creando una connessione diretta tra contenuto e spazio fisico.

Questo ha trasformato lo stand in un ambiente audiovisivo coordinato, dove le superfici LED e la luce a pavimento lavoravano insieme senza rompere l’estetica corporate dell’allestimento.

Technical Flow
01 Resolume Arena
02 Video Outputs
03 Audio Playback
04 DMX Control
05 Floor LED Strips

La soluzione adottata ha unito lavoro fisico, controllo multimediale e problem solving manuale. Il sistema finale non era composto da schermi, audio e luci separati, ma da un’unica infrastruttura sincronizzata dentro l’architettura dello stand.

05 // RISULTATO VISIVO E OPERATIVO

Uno stand pulito, con un sistema AV complesso sotto controllo

Il risultato finale era un ambiente corporate ordinato, luminoso e coerente. Le superfici LED, l’audio e le strip LED a pavimento non apparivano come elementi separati, ma come parti sincronizzate della stessa esperienza.

Final Experience

La tecnologia spariva dentro l’architettura

Il visitatore vedeva uno stand industriale elegante e fluido. Il LEDWall principale, il LED circolare superiore e le strip LED a pavimento erano integrati nella scenografia senza creare disordine tecnico o visivo.

Questo era il valore del lavoro: una complessità tecnica importante resa quasi invisibile nel risultato finale.

Operational Result

Video, audio e DMX lavoravano insieme

Resolume Arena ha permesso di gestire i contenuti video, l’audio e le reazioni DMX delle strip LED a terra come un unico sistema temporizzato.

Quando il contenuto cambiava dinamica, anche le luci a pavimento seguivano il ritmo e i momenti chiave del filmato.

01

LEDWall integrato

Il LEDWall principale da 8 x 6 m risultava parte della parete dello stand, non un elemento tecnico aggiunto.

02

LED circolare coerente

Il LED circolare superiore da 12 x 1 m completava la scenografia, mantenendo continuità visiva con il resto dell’allestimento.

03

Strip LED operative

Le strip LED a pavimento sono state recuperate, cablate e rese operative nonostante la criticità dei cavi con micro-margine.

04

Sincronismo AV/DMX

Video, audio e strip LED DMX reagivano insieme, creando una scena coordinata durante i passaggi chiave del contenuto.

Nota immagini: alcune immagini possono essere state parzialmente modificate, sfocate o ritoccate per ragioni di privacy, riservatezza aziendale e tutela delle persone o dei brand presenti negli eventi. Le modifiche non alterano il contenuto tecnico, la natura del progetto o l’esperienza professionale rappresentata.

Image note: some images may have been partially edited, blurred or retouched for privacy, corporate confidentiality and protection of people or brands appearing in the events. These edits do not alter the technical content, the nature of the project or the professional experience represented.

Final Result

Il risultato sembrava semplice perché il sistema era stato controllato

La pulizia visiva dello stand non era casuale. Era il risultato di montaggio fisico, cablaggio, saldature, gestione multimediale, controllo DMX e sincronizzazione audio-video portati a una condizione stabile prima dell’apertura al pubblico.

Nota di trasparenza: questo risultato appartiene al percorso tecnico personale di Dimitar “DIK” Karastoyanov prima della nascita di DK AV PROJECT. Viene presentato come esperienza tecnica reale maturata sul campo, non come progetto aziendale DK AV PROJECT.

06 // LESSONS LEARNED

L’integrazione invisibile va progettata prima

Questo caso mostra una lezione fondamentale: quando audio, video, LED e DMX devono sembrare un’unica esperienza pulita, la complessità non sparisce. Deve essere prevista, protetta e controllata prima del montaggio.

Core Lesson

Uno stand pulito richiede un sistema tecnico sporco di dettagli

Il pubblico vede superfici pulite, contenuti fluidi e luci sincronizzate. Il tecnico vede accessi, cavi, alimentazioni, DMX, server, risoluzioni, saldature, tempi e priorità di cantiere. Più il risultato deve sembrare semplice, più il controllo tecnico deve essere preciso.

01

L’accessibilità va verificata prima

Un LEDWall da 8 x 6 metri senza accesso posteriore cambia completamente il metodo di montaggio. Non è un dettaglio: è un vincolo operativo che va previsto in fase di progetto.

02

Il margine dei cavi non è opzionale

Cavi con meno di un centimetro utile possono trasformare una semplice connessione in ore di lavoro manuale. Il margine fisico del cablaggio è parte della sicurezza del sistema.

03

DMX e video devono parlare insieme

Se le strip LED devono reagire al contenuto, non basta cablarle. Serve una logica di controllo unica tra playback video, audio e cue DMX.

04

La luce a pavimento è parte del contenuto

Le strip LED non erano decorazione. Erano una componente narrativa sincronizzata con audio e video. Questo richiede programmazione, test e verifica temporale.

05

Le squadre devono essere coordinate

Quando allestitori, tecnici LED, audio, video e luci lavorano nello stesso spazio, la mancanza di collaborazione aumenta tempi, attriti e rischio operativo.

06

La pulizia visiva nasce dal controllo tecnico

Un risultato corporate elegante non dipende solo dal design. Dipende dalla capacità di nascondere la complessità senza perdere controllo del sistema.

Exhibition AV Integration Checklist
Accesso frontale/posteriore verificato prima del montaggio
Margine reale dei cavi previsto e controllato
Strip LED indirizzate e testate prima della chiusura struttura
Cue DMX sincronizzati con audio e video
Media server configurato come centro del sistema
Timing di montaggio condiviso con allestitori e service
Test completo prima dell’apertura al pubblico
Responsabilità tecniche chiare tra reparti
