CASE STUDY 003 // VECTORWORKS TECHNICAL DESIGN

Evento ibrido progettato prima della venue

Progettazione tecnica completa in Vectorworks per un evento ibrido con convention, cena e festa DJ serale: layout sala, palco, LEDWall, audio, luci, rigging, regia video, schema segnali e distinta materiali pronta per i service.

Questo case study mostra il valore della progettazione preventiva: prima di entrare in venue, il sistema viene disegnato, verificato, quotato, organizzato e trasformato in documentazione tecnica utilizzabile da produzione, service e squadre operative.

Area Technical Design
Tool Vectorworks
Event Mode Convention · Dinner · DJ Party
Output Layout · Rigging · Signal · Material List
<< Torna al Project Archive
Vectorworks 3D technical design for hybrid convention dinner and DJ event

Vista 3D del progetto tecnico: palco, LEDWall, audio, luci, truss, regia FOH e disposizione pubblico.

Nota immagini: alcune immagini possono essere state parzialmente modificate, sfocate o ritoccate per ragioni di privacy, riservatezza aziendale e tutela delle persone o dei brand presenti negli eventi. Le modifiche non alterano il contenuto tecnico, la natura del progetto o l’esperienza professionale rappresentata.

01 // CONTESTO

Da convention a evento ibrido nello stesso spazio

L’obiettivo iniziale era progettare una convention. Durante lo sviluppo, il cliente ha valutato la possibilità di sfruttare lo stesso impianto anche come ambiente per cena e festa DJ serale. Il progetto è quindi evoluto in una configurazione ibrida.

Il progetto nasceva inizialmente come evento convention: palco frontale, sedute, LEDWall, audio, luci, regia e layout tecnico pensati per una sessione corporate. In fase di progettazione è emersa però un’opportunità: utilizzare lo stesso spazio anche per una cena e una festa serale con DJ.

Questa evoluzione ha aumentato il valore d’uso del progetto, ma ha richiesto una revisione tecnica del sistema: il layout non doveva più funzionare solo per una platea frontale, ma anche per una modalità conviviale e per una situazione serale più dinamica, con esigenze diverse di audio, luci, video, regia e gestione dello spazio.

Tecnicamente queste trasformazioni sono possibili, ma devono essere progettate correttamente. Ogni nuova funzione aggiunta a un evento modifica il carico di lavoro, le verifiche, la documentazione, la configurazione dei sistemi e spesso anche il materiale necessario. Per questo l’adattamento va valutato come una vera estensione progettuale, non come una semplice variante estetica.

La progettazione in Vectorworks ha permesso di verificare prima della venue la posizione di palco, sedute, LEDWall, truss, corpi illuminanti, impianto audio, regia FOH, consolle DJ, passaggi tecnici, punti di sospensione, schema segnali e distinta materiali pronta per i service coinvolti.

Fase iniziale Convention
Estensione Dinner Setup
Modalità serale DJ Party
02 // PROJECT DOCUMENTATION

Dal render alla documentazione tecnica

La gallery mostra le diverse parti del progetto: render 3D, pianta tecnica, layout quotato, rigging, schema video, distinta materiali, conteggio simboli e verifiche statiche.

Vectorworks 3D general view for hybrid convention dinner DJ event

Vista 3D generale del progetto con palco, LEDWall, truss, audio, luci, regia FOH e pubblico.

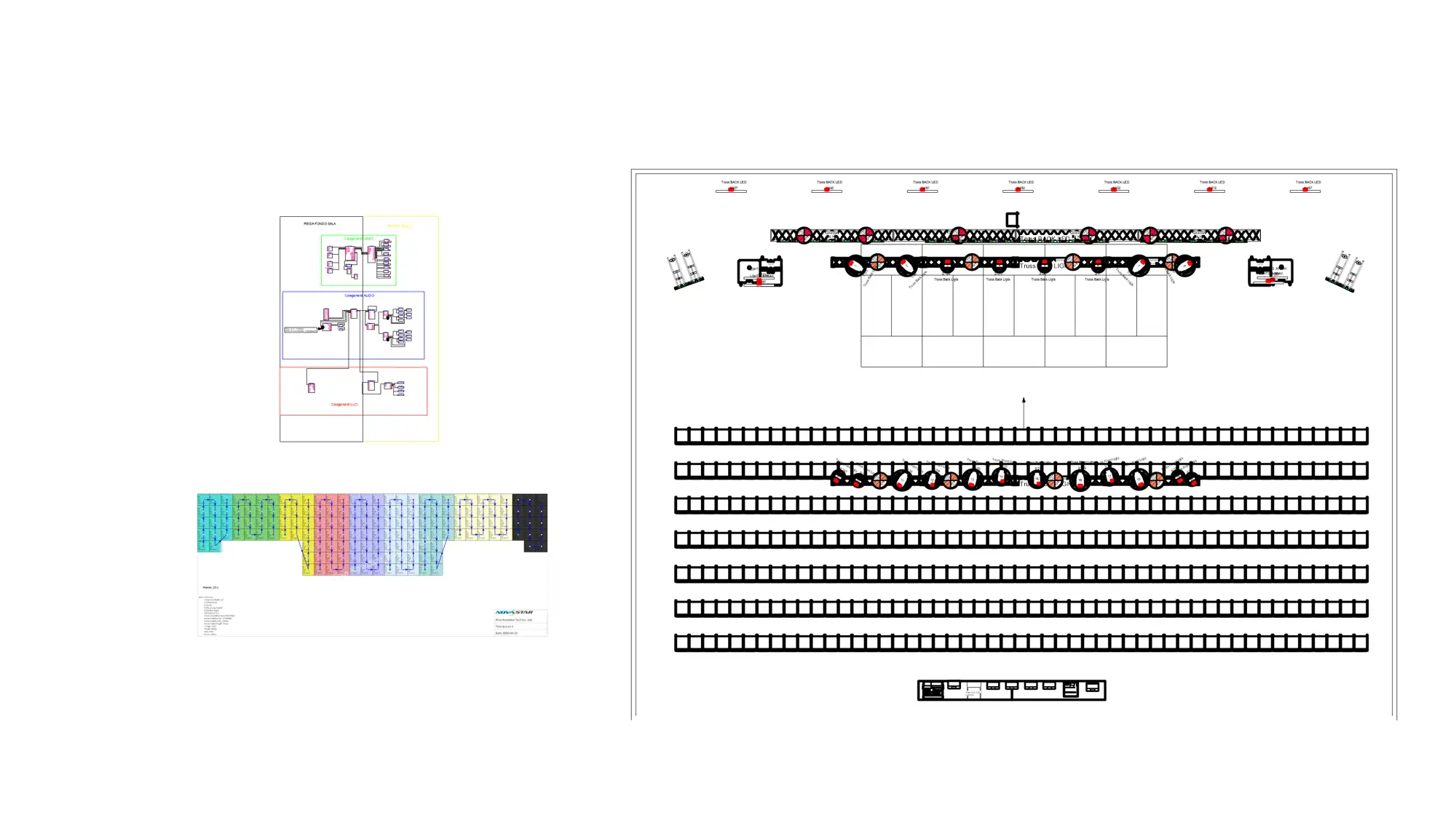

Vectorworks top technical layout with stage seating truss lights LED and FOH

Pianta tecnica generale con disposizione palco, sedute, truss, luci, LEDWall e regia.

Measured technical layout with dimensions and operational distances

Layout quotato con misure, distanze operative, ingombri e riferimento alla disposizione sala.

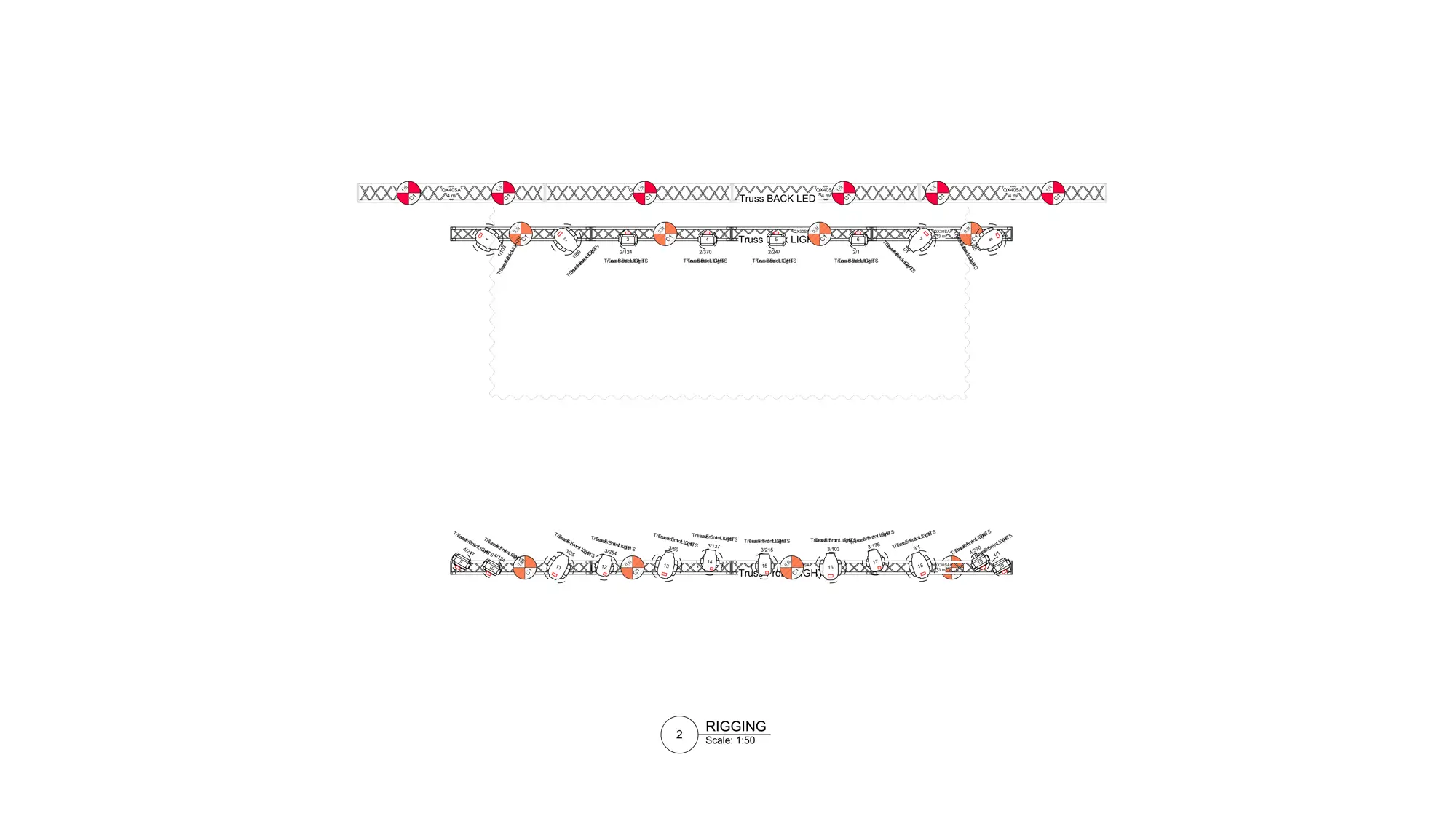

Rigging and truss technical sheet with lighting and suspension points

Tavola rigging con truss, corpi illuminanti, punti di appendimento e distribuzione tecnica.

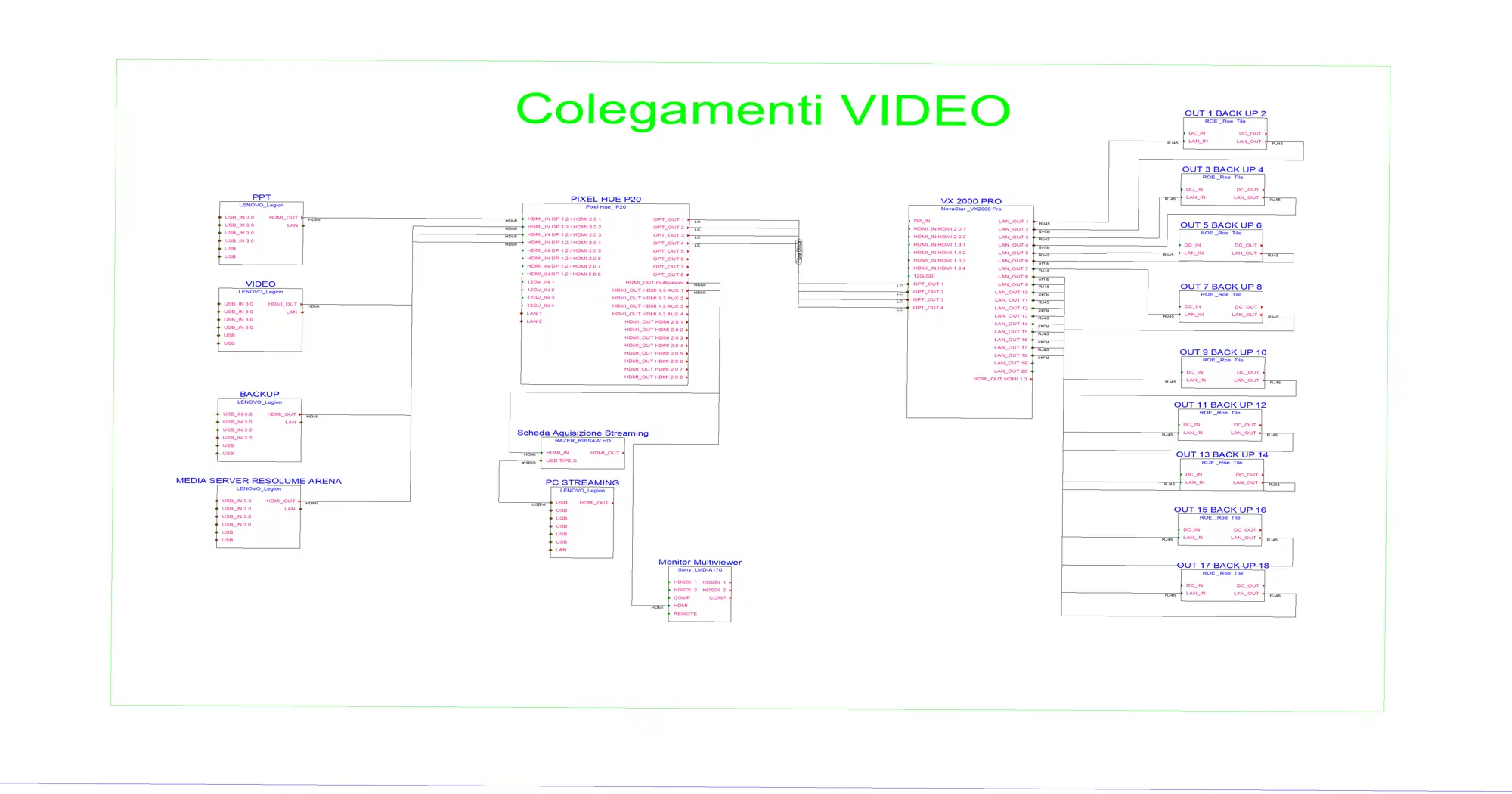

Video control schematic with sources media server LED processor backup and LED outputs

Schema regia video con sorgenti, media server, processore LED, backup e uscite verso LEDWall.

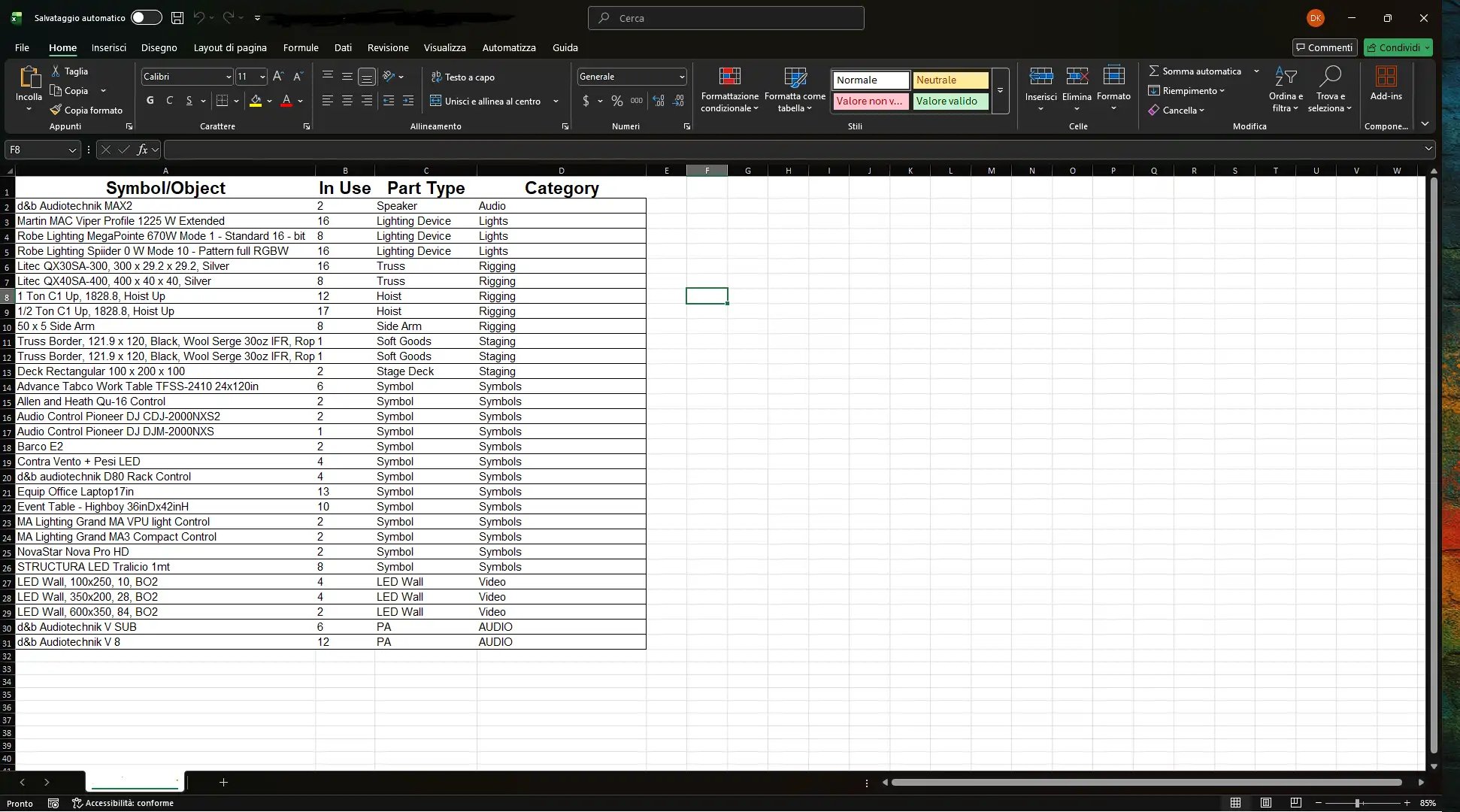

Excel material list with quantities categories symbols and technical devices

Distinta materiali esportata in Excel con categorie, quantità, simboli e apparati tecnici.

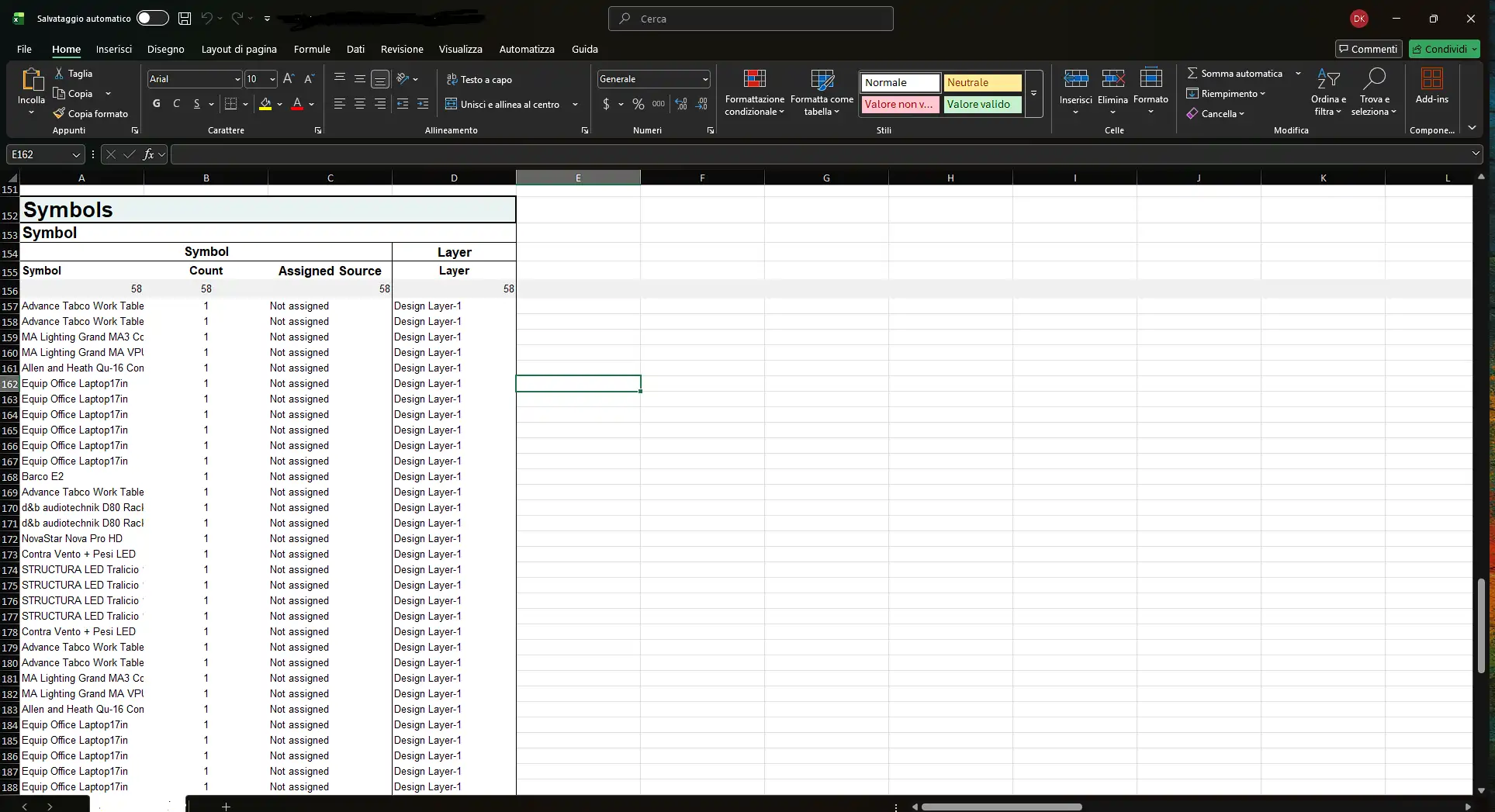

Symbol count and object list for technical event design

Conteggio simboli e oggetti: speaker, luci, truss, hoist, LEDWall, PA, regia e categorie operative.

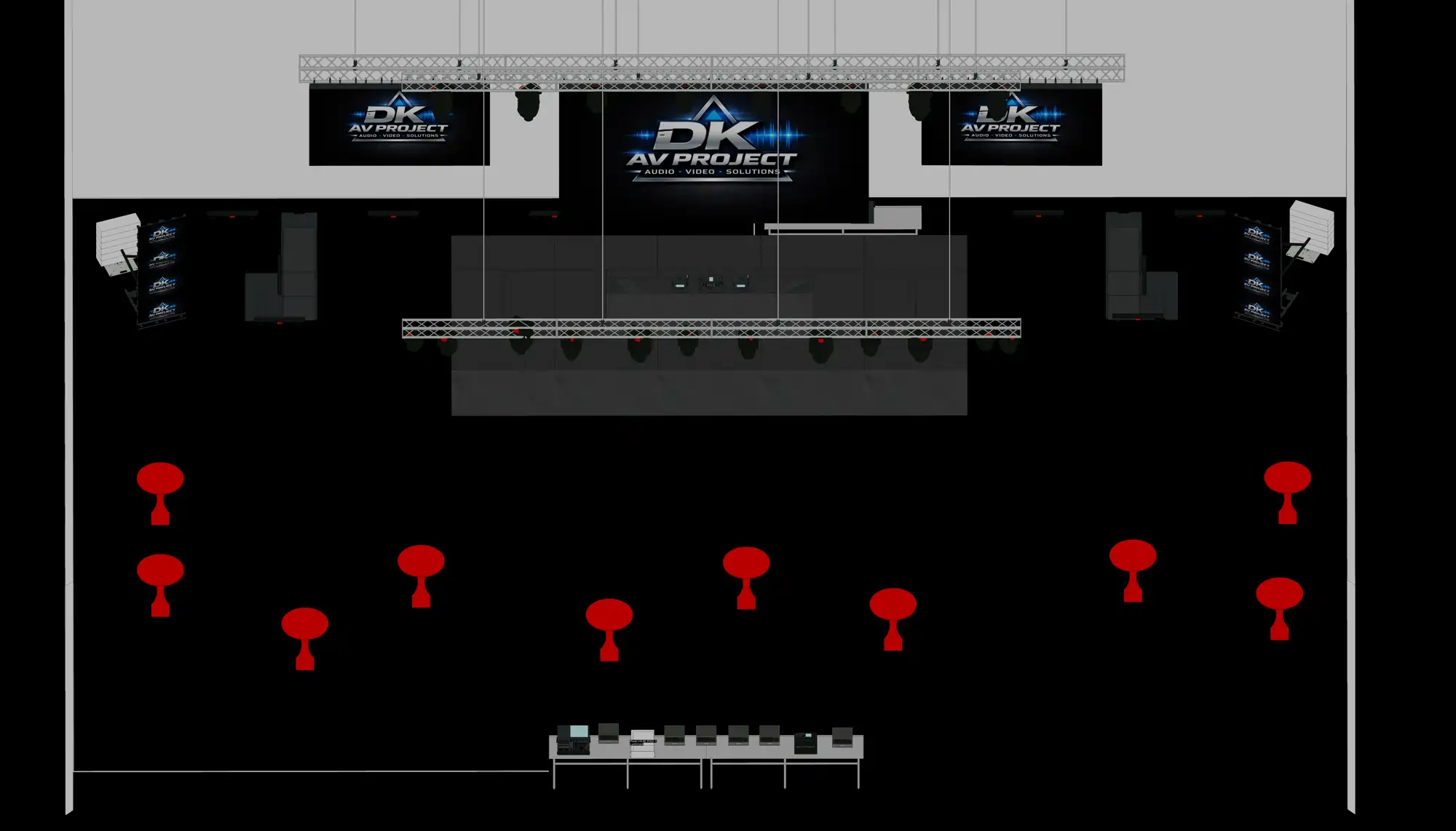

Evening DJ party technical layout with stage LED audio lighting and console

Versione serale DJ party con consolle, palco, LEDWall, truss, audio e layout ambiente.

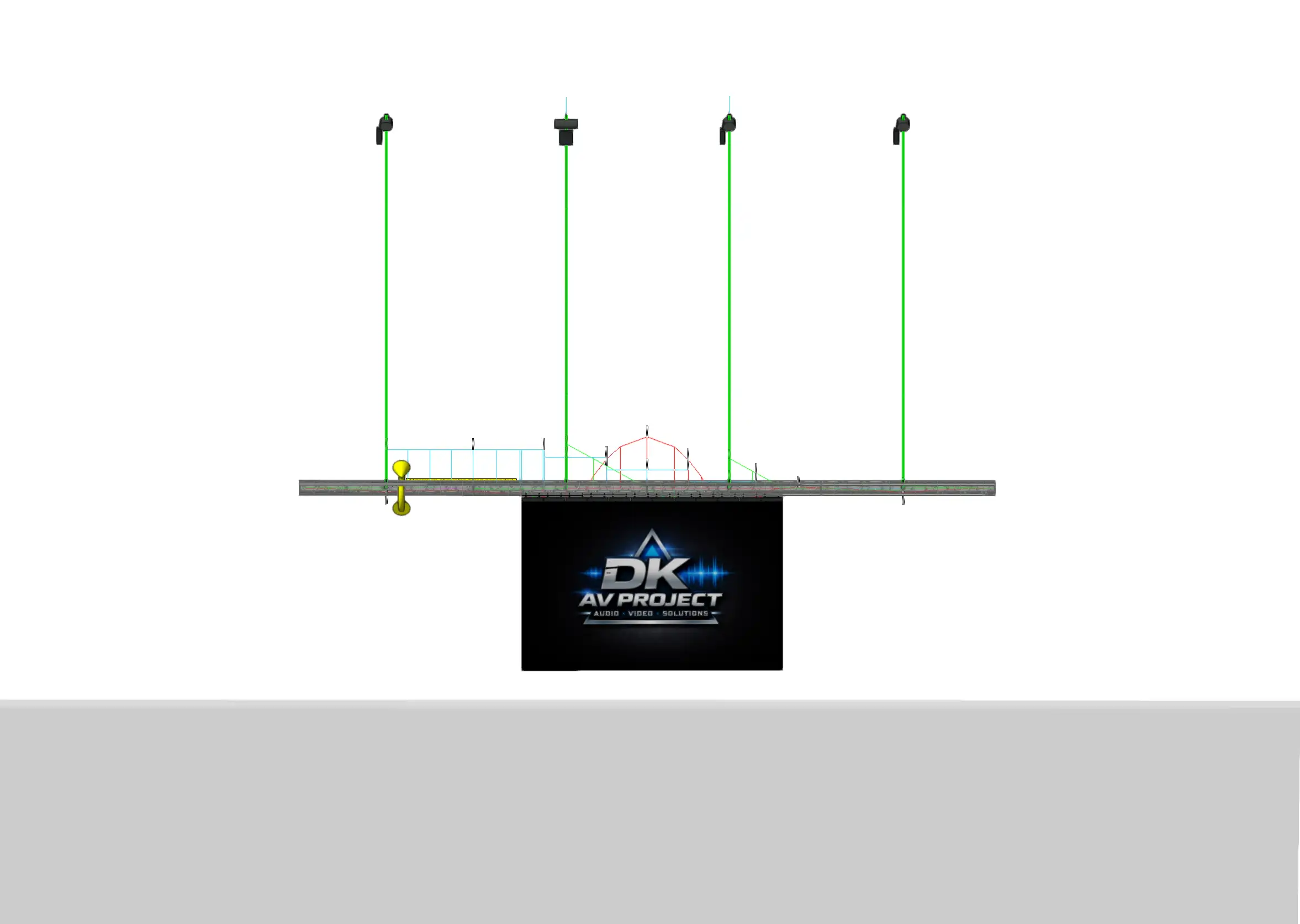

Static rigging verification with suspension points truss and load references

Verifica statica e distribuzione dei carichi con punti di sospensione, truss e riferimenti di forza.

Nota immagini: alcune immagini possono essere state parzialmente modificate, sfocate o ritoccate per ragioni di privacy, riservatezza aziendale e tutela delle persone o dei brand presenti negli eventi. Le modifiche non alterano il contenuto tecnico, la natura del progetto o l’esperienza professionale rappresentata.

Nota tecnica: le immagini rappresentano livelli diversi dello stesso processo progettuale. Render, piante, schemi e distinte non sono elementi separati, ma parti dello stesso pacchetto tecnico utile per produzione, service e squadre operative.

03 // TECHNICAL CHALLENGE

Quando una convention diventa un evento ibrido

La sfida principale era trasformare un progetto nato per una convention in un sistema capace di supportare anche cena e festa DJ serale, senza perdere coerenza tecnica, controllo dei costi, chiarezza documentale e fattibilità operativa.

Initial Requirement

Il brief iniziale era una convention

Il progetto partiva da una configurazione corporate: palco frontale, platea ordinata, LEDWall, audio, luci e regia pensati per presentazioni, contenuti video, interventi e comunicazione aziendale.

In questa fase, lo spazio era pensato principalmente per guardare verso un punto focale: il palco.

Project Evolution

Poi lo stesso spazio doveva funzionare anche per cena e DJ party

Quando il cliente ha valutato di sfruttare lo stesso ambiente anche dopo la convention, il progetto ha cambiato natura. Non bastava più un setup frontale: serviva una configurazione capace di supportare una fase conviviale e una fase serale più dinamica.

Questo tipo di estensione è possibile, ma richiede revisione tecnica, più verifiche, più coordinamento e spesso un impatto su materiale, tempi e costi.

01

Layout da ripensare

Una convention richiede platea frontale e visibilità verso il palco. Una cena e una festa richiedono invece circolazione, aree più libere, consolle DJ, accessi e una diversa percezione dello spazio.

02

Audio con doppia funzione

L’audio doveva essere adatto alla parola parlata durante la convention, ma anche sostenere una serata DJ. Questo cambia copertura, pressione sonora, posizionamento, gestione FOH e aspettative operative.

03

Luci da corporate a party

Le luci non dovevano servire solo palco e relatori. La modalità serale richiedeva atmosfera, movimento, dinamica, look diversi e una distribuzione coerente con consolle DJ e area evento.

04

Video e regia più flessibili

Lo schema video doveva supportare contenuti convention, contributi, LEDWall, eventuali media server, backup e una gestione più elastica per la fase serale.

05

Rigging e carichi da verificare

Truss, luci, audio, LED e punti di sospensione dovevano essere verificati con attenzione. Ogni aggiunta tecnica influenza pesi, quote, appendimenti, distribuzione e fattibilità.

06

Materiale e costi da aggiornare

Aggiungere funzioni a un evento aumenta il valore del progetto, ma richiede anche aggiornamento di lista materiali, quantità, personale, tempi, trasporti e budget tecnico.

Key Technical Point

Si può fare, ma va progettato

Trasformare una convention in un evento ibrido è possibile e può aumentare molto il valore dell’allestimento. Ma non è una semplice aggiunta estetica: ogni nuova funzione modifica la logica tecnica del progetto. Per questo serve una revisione di layout, audio, luci, video, rigging, materiali, tempi e responsabilità operative.

In questo caso, Vectorworks non è stato utilizzato solo per “disegnare una scena”, ma per verificare come il sistema potesse evolvere da convention a configurazione ibrida, mantenendo sotto controllo ingombri, visibilità, rigging, distinte materiali, schema regia e compatibilità tra le diverse modalità dell’evento.

04 // DESIGN SOLUTION

Dal concept alla documentazione pronta per i service

La soluzione è stata costruire un pacchetto tecnico completo: non solo una vista 3D, ma un sistema di documenti collegati tra loro, capace di guidare produzione, service audio, service luci, service video, rigging e squadre operative.

Vectorworks Design

Progettazione 2D/3D come base decisionale

Il progetto è stato sviluppato in Vectorworks per controllare contemporaneamente pianta, render 3D, ingombri, quote, disposizione pubblico, palco, LEDWall, truss, luci, audio, regia FOH e consolle DJ.

Questo ha permesso di valutare prima della venue come la stessa sala potesse passare da convention a cena e festa DJ, evitando decisioni improvvisate durante il montaggio.

Service Package

File tecnici pronti per produzione e fornitori

Oltre al layout, sono stati preparati schema regia video, distinta materiali, conteggio simboli, riferimenti per rigging, truss, luci, audio, LED e sistemi di controllo.

Il risultato non era un’immagine da presentazione, ma una base operativa da condividere con i service per ridurre errori, incomprensioni e tempi persi.

01

Layout sala e pubblico

La pianta ha permesso di verificare palco, platea, sedute, passaggi, regia FOH, consolle DJ e compatibilità tra modalità convention, cena e festa.

02

Rigging e truss

La tavola rigging ha individuato truss, punti di sospensione, corpi illuminanti, quote e distribuzione tecnica prima dell’arrivo in venue.

03

Verifica statica

I riferimenti statici e i carichi evidenziati in verde hanno permesso di leggere la distribuzione dei pesi e la relazione tra struttura, appendimenti e apparati tecnici.

04

Schema regia video

Lo schema ha definito sorgenti, processori, media server, backup, PC streaming, multiviewer, uscite LED e logica di collegamento tra i dispositivi.

05

Distinta materiali

L’esportazione in Excel ha trasformato il disegno in quantità operative: speaker, luci, truss, hoist, side arm, LEDWall, PA, regia e accessori.

06

Versione DJ party

La variante serale ha permesso di verificare consolle DJ, look evento, disposizione tecnica e compatibilità del setup con un utilizzo più dinamico.

Workflow progettuale
01 Brief iniziale Convention
02 Evoluzione Cena + DJ party
03 Progetto tecnico Vectorworks 2D/3D
04 Documentazione Schemi + distinta
05 Consegna service File operativi

La soluzione progettuale ha trasformato un’esigenza in evoluzione in un sistema controllabile: ogni elemento visibile nel render aveva un corrispettivo tecnico nella pianta, nello schema, nella distinta materiali o nella verifica dei carichi. Questo è il passaggio che separa un’idea scenografica da un progetto realmente producibile.

05 // TECHNICAL DOCUMENTATION

Cosa viene consegnato ai service

La documentazione tecnica serve a trasformare il progetto in istruzioni operative. Ogni service deve sapere cosa portare, dove posizionarlo, come collegarlo, quali quantità sono previste e quali criticità verificare prima del montaggio.

01 // LAYOUT TECNICO

Pianta generale e layout sala

Disposizione di palco, pubblico, LEDWall, regia FOH, consolle DJ, passaggi tecnici, ingombri e aree operative. È la base per capire come lo spazio viene occupato.

02 // QUOTE & MISURE

Tavole quotate

Misure, distanze, riferimenti dimensionali, posizioni e ingombri permettono ai service di preparare il materiale e verificare la compatibilità prima dell’arrivo in venue.

03 // RIGGING

Truss, punti e carichi

Tavole rigging con truss, appendimenti, fixture, quote e riferimenti statici. Il calcolo evidenziato in verde aiuta a leggere carichi e distribuzione tecnica.

04 // VIDEO ROUTING

Schema regia e segnali

Sorgenti, processori, media server, backup, PC streaming, multiviewer, processore LED e uscite verso gli schermi vengono organizzati in uno schema leggibile.

05 // MATERIAL LIST

Distinta materiali Excel

Speaker, luci, truss, hoist, side arm, LEDWall, PA, regia, accessori e quantità vengono raccolti in una tabella pronta per richieste, preventivi e logistica.

06 // SYMBOL COUNT

Conteggio simboli e categorie

Il conteggio simboli collega disegno e quantità reali, aiutando a evitare errori tra ciò che viene disegnato, ciò che viene ordinato e ciò che deve arrivare in venue.

Service Handoff

Il service non riceve un’idea: riceve un pacchetto operativo

Una documentazione fatta bene riduce telefonate inutili, dubbi sul materiale, interpretazioni diverse tra reparti e problemi durante il carico o il montaggio.

Il progetto diventa leggibile non solo per chi lo ha disegnato, ma anche per chi deve fornire, trasportare, montare, collegare e verificare l’impianto.

Output operativo
✓ Layout tecnico leggibile per produzione e venue
✓ File di riferimento per audio, video, luci e rigging
✓ Distinta materiali pronta per richieste ai service
✓ Schema regia video e logica segnali
✓ Riferimenti per verifica carichi e appendimenti
✓ Base tecnica per aggiornare preventivo, tempi e logistica

Nota documentazione: alcune tavole tecniche, schemi o screenshot possono essere stati parzialmente oscurati, sfocati o semplificati per ragioni di riservatezza tecnica, privacy e tutela dei brand coinvolti. Le modifiche non alterano il valore tecnico, il metodo progettuale o l’esperienza professionale rappresentata.

Documentation note: some technical drawings, schematics or screenshots may have been partially obscured, blurred or simplified for technical confidentiality, privacy and protection of the brands involved. These edits do not alter the technical value, design method or professional experience represented.

La documentazione tecnica non serve a “fare bella figura”. Serve a evitare errori reali: materiale dimenticato, quote sbagliate, segnali non previsti, truss non verificati, service non allineati e costi sottostimati quando il progetto cambia funzione.

06 // LESSONS LEARNED

Progettare prima costa meno che correggere dopo

Questo progetto dimostra che il valore della progettazione tecnica non è solo estetico. Serve a prendere decisioni prima del montaggio, verificare le conseguenze di ogni modifica e trasformare una richiesta in evoluzione in un sistema realmente producibile.

Core Lesson

Ogni funzione aggiunta cambia il sistema

Quando un evento nasce come convention e poi diventa anche cena e DJ party, non cambia solo l’atmosfera. Cambiano layout, audio, luci, video, regia, flussi di pubblico, tempi tecnici, materiale, personale e costi. Per questo la modifica deve essere progettata, documentata e condivisa con i service prima dell’allestimento.

01

Il render non basta

Una bella vista 3D aiuta a comunicare l’idea, ma non sostituisce quote, distinte, rigging, schema regia e verifica tecnica dei sistemi.

02

Le varianti hanno conseguenze

Aggiungere una cena o una festa serale aumenta il valore dell’evento, ma modifica anche materiale, crew, tempi, budget e responsabilità operative.

03

I reparti devono parlare la stessa lingua

Audio, video, luci, rigging e produzione non possono lavorare su interpretazioni diverse. La documentazione comune riduce ambiguità e conflitti.

04

La distinta materiali protegge il budget

Quando il disegno genera quantità reali, diventa più semplice capire cosa serve davvero, cosa manca e dove i costi stanno crescendo.

05

Il rigging va letto prima

Truss, carichi, quote e appendimenti devono essere verificati in pre-produzione. Scoprirli in venue significa perdere tempo e margine operativo.

06

La regia va pensata per il cambio scenario

Convention, contenuti video, streaming, LEDWall e DJ party richiedono una regia flessibile, non una catena video improvvisata all’ultimo momento.

SAC™ Connection

La logica dietro Signal Architecture Control™

Il progetto Vectorworks non è solo un layout grafico. È il punto in cui iniziano a convergere architettura dei segnali, posizionamento apparati, vincoli fisici, rigging, flussi operativi, materiali e responsabilità tra reparti.

Practical Impact

Meno interpretazioni, meno errori, più controllo

Quando ogni reparto parte dallo stesso progetto tecnico, il montaggio diventa più chiaro. Le decisioni critiche non vengono lasciate alla pressione della venue, ma anticipate in pre-produzione.

La progettazione tecnica non elimina la complessità. La rende visibile prima che diventi un problema.
