CASE STUDY 006 // LARGE-SCALE EXHIBITION AV INFRASTRUCTURE

Grande infrastruttura AV per stand industriale internazionale

Il progetto è stato realizzato per un importante gruppo industriale internazionale presso Fiera Rimini.

Non si trattava di un singolo sistema video, ma di una vera infrastruttura distribuita: LEDWall lineare da 52 metri, LED sospeso bifacciale, area speech, audio per zone, rete LAN/WLAN, media server, monitor touch e dispositivi mobili.

Il valore tecnico del lavoro non era soltanto montare un LEDWall molto esteso, ma rendere stabile e gestibile un sistema complesso, riducendo frammentazione, punti di guasto e rischi operativi durante la fiera.

Nota di trasparenza: questo case study appartiene al percorso tecnico professionale precedente alla nascita di DK AV PROJECT. Viene presentato come esperienza reale maturata sul campo, non come progetto aziendale DK AV PROJECT.

Main LED 52 m x 2 m
Installation Height Circa 4 m da terra
Video Control 2 x Colorlight 4K
Infrastructure LED · Audio · LAN · WLAN
<< Torna al Project Archive
Large-scale AV infrastructure for international industrial exhibition stand

Stand industriale con LEDWall lineare da 52 metri, video sospeso, audio per zone e infrastruttura rete distribuita.

Nota immagini: alcune immagini possono essere state parzialmente modificate, sfocate o ritoccate per ragioni di privacy, riservatezza aziendale e tutela delle persone o dei brand presenti negli eventi. Le modifiche non alterano il contenuto tecnico, la natura del progetto o l’esperienza professionale rappresentata.

Technical Recognition

Durante il cantiere, più responsabili tecnici di service esterni hanno riconosciuto la qualità del montaggio e della soluzione video adottata per il LEDWall principale.

In particolare, la gestione del LEDWall da 52 metri con due sender box 4K è stata considerata una scelta tecnica avanzata rispetto a una soluzione frammentata con molti segnali Full HD. Meno uscite significavano meno punti di guasto, meno complessità di backup e una regia più pulita.

01 // CONTESTO INIZIALE

Una richiesta grande, ma non ancora abbastanza chiara

Il rischio tecnico non nasce sempre durante il montaggio. Spesso nasce prima, quando un progetto complesso arriva con informazioni incomplete su tempi, struttura, accessi, personale e responsabilità operative.

Il progetto è stato realizzato per un importante gruppo industriale internazionale presso Fiera Rimini. Fin dalla fase iniziale, la richiesta presentava un livello di complessità elevato: non si trattava di installare un singolo LEDWall, ma di coordinare un’infrastruttura audiovisiva distribuita su più aree dello stand.

Le informazioni iniziali non erano però sufficientemente chiare su alcuni punti fondamentali: tempi reali di montaggio, condizioni della struttura portante, personale disponibile, permessi di accesso in fiera, passaggi cavi, responsabilità tra reparti e coordinamento con allestitori e fornitori.

La dimensione del lavoro ha reso subito evidente la necessità di un controllo tecnico molto stretto. Il sistema principale prevedeva un LEDWall lineare da 52 x 2 metri installato a circa 4 metri da terra, oltre a LED sospesi, area speech, audio per zone, rete LAN/WLAN, media server, monitor touch e dispositivi mobili.

La preoccupazione principale non era solo la quantità di materiale da installare, ma la gestione generale del progetto: molte aree tecniche dovevano convergere nello stesso cantiere, con tempi fieristici compressi e con più squadre operative presenti contemporaneamente.

In progetti di questa scala, ogni informazione mancante può trasformarsi in ritardo, modifica onsite o blocco operativo. Per questo, prima del montaggio reale, è stato necessario avviare una fase di verifica, preparazione e valutazione dei rischi.

Location Fiera Rimini
Project Scale Multi-area stand
Main Risk Unclear conditions
Need Technical control
01

Tempi e accessi non definiti

La finestra di montaggio e i permessi di accesso in fiera non erano ancora abbastanza chiari rispetto alla dimensione reale del lavoro da eseguire.

02

Struttura da verificare

Il LEDWall principale da 52 metri richiedeva una base di supporto continua, stabile e idonea. La struttura non poteva essere considerata un dettaglio secondario.

03

Responsabilità non lineari

Con più reparti coinvolti, era necessario chiarire chi gestiva struttura, cablaggi, rete, media server, aree speech e interventi attorno ai sistemi LED.

In questa fase, il punto non era ancora risolvere un problema specifico. Il punto era capire se le condizioni di cantiere, struttura e coordinamento fossero compatibili con la scala reale dell’infrastruttura AV prevista.

02 // MAPPA DEI SISTEMI AV

Non un impianto singolo, ma una infrastruttura distribuita

Lo stand includeva più sistemi audiovisivi collegati tra loro: LEDWall di grande formato, LED ad alta risoluzione, video sospeso, audio per zone, rete LAN/WLAN, media server, monitor touch e dispositivi mobili.

Main Infrastructure

Il LEDWall da 52 metri era solo il sistema più visibile

Il LEDWall lineare da 52 x 2 metri, installato a circa 4 metri da terra, era l’elemento principale dello stand. Ma attorno a questo sistema esistevano altri sottosistemi tecnici che dovevano funzionare in modo coordinato.

La vera complessità era far convivere superfici video, audio, rete, contenuti, speech e dispositivi interattivi dentro un unico ambiente fieristico.

Distributed Systems

Ogni area dello stand aveva esigenze tecniche diverse

L’area principale, l’area speech, le aree relax, le postazioni touch, la rete clienti e la copertura wireless non potevano essere gestite come reparti separati.

Ogni elemento aveva una funzione diversa, ma tutti contribuivano alla stessa esperienza di stand.

01

LEDWall lineare 52 x 2 m

Superficie video principale dello stand, installata a circa 4 metri da terra e gestita con logica video centralizzata tramite sender box 4K.

02

LED bifacciale sospeso

Elemento video centrale sospeso su americana, progettato per aumentare la visibilità dello stand da più direzioni all’interno del padiglione.

03

LED area speech 1.9 mm

LED ad alta risoluzione da 3 x 2,40 m dedicato all’area speech, utilizzato per contenuti, presentazioni e supporto video durante gli interventi.

04

LED e monitor in aree secondarie

Ulteriori superfici video e monitor touch distribuiti nelle aree relax e nelle zone dedicate alla consultazione contenuti.

05

Audio per zone

Impianto audio dietro il LED principale e altri sistemi audio nelle aree a terra, con esigenze diverse tra diffusione, speech e supporto contenuti.

06

Media server e contenuti

Media server principale per il LEDWall da 52 m e server dedicati per aree diverse dello stand, inclusi contenuti interattivi e monitor touch.

07

Rete LAN dello stand

Collegamenti tra server contenuti, aree operative, internet centrale, rete stand e rete dedicata a clienti e postazioni interattive.

08

WLAN e router distribuiti

Router posizionati in punti specifici per coprire lo stand, con passaggi cavi complessi in presenza di macchinari già posizionati.

09

Dispositivi mobili e iPad

Circa 50 iPad da gestire tra consegna, assistenza, caricamento contenuti e supporto operativo durante la fiera.

Infrastructure Chain
01 Video
02 Audio
03 Network
04 Content
05 Live Speech

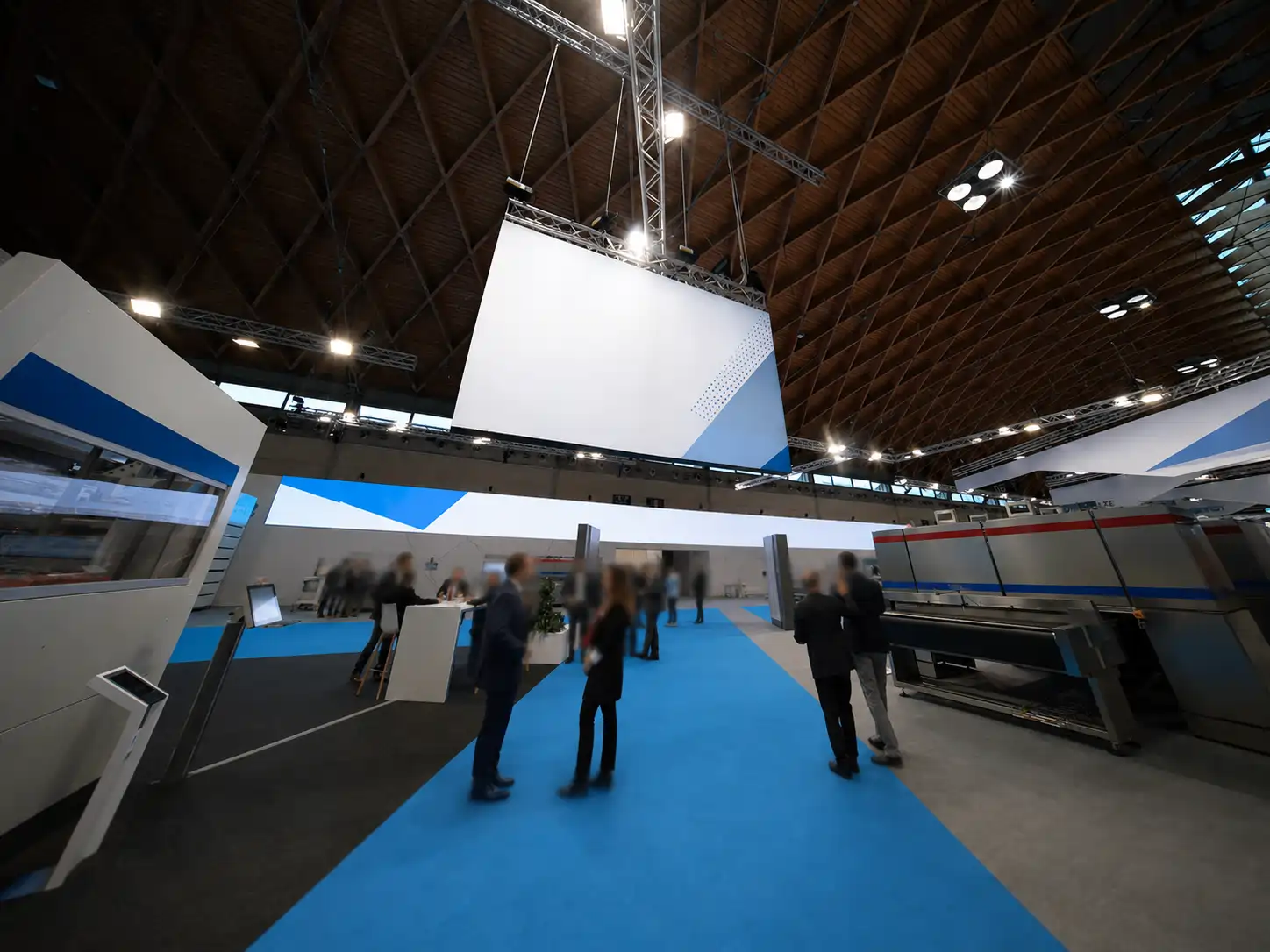

Elemento video sospeso in stand industriale fieristico

Elemento video sospeso e struttura tecnica in quota.

Vista ampia dello stand con infrastruttura AV distribuita

Vista generale dello stand con LED lineare e aree operative.

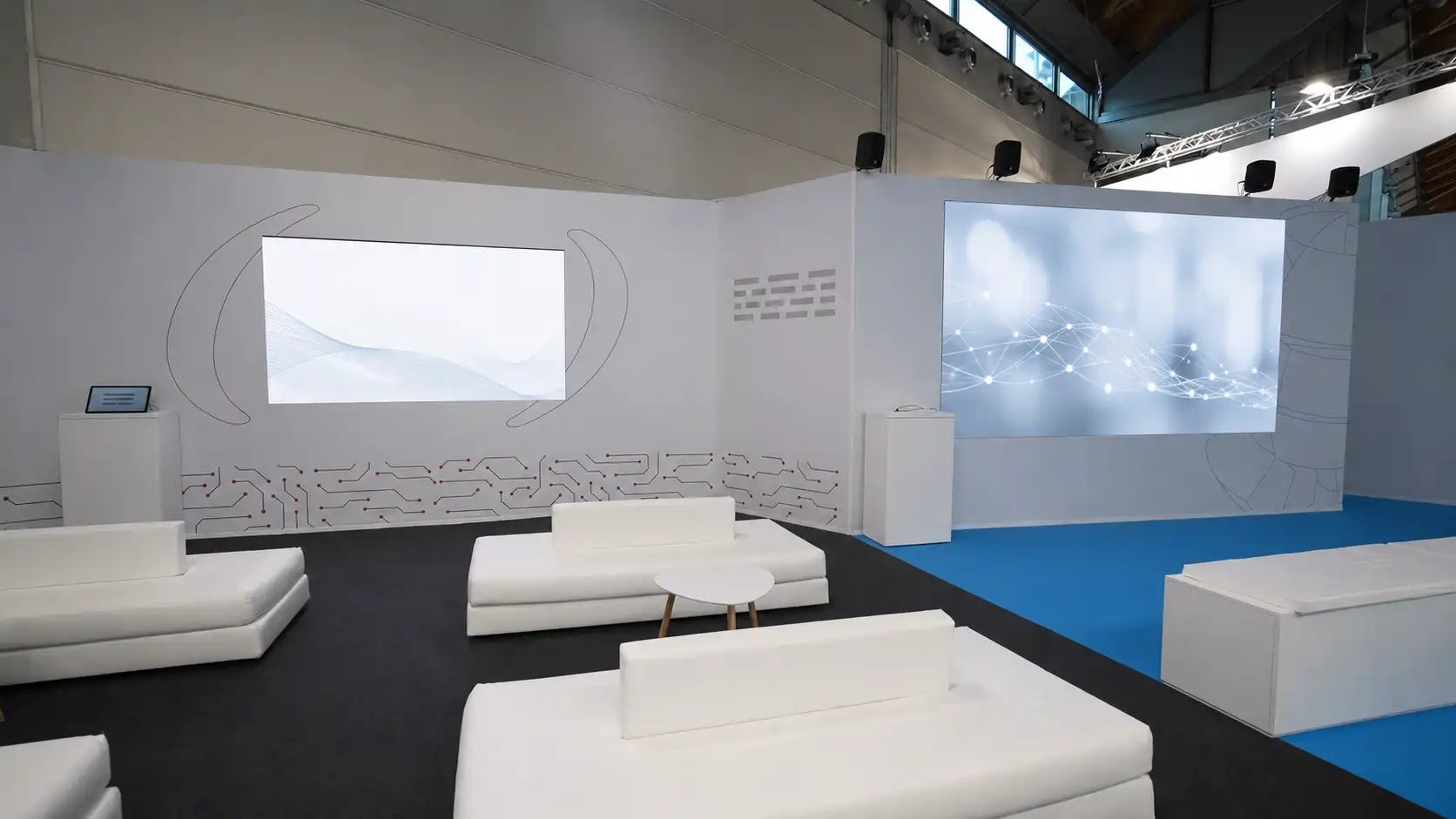

Area interna con schermi integrati e audio distribuito

Area interna con schermi integrati, contenuti e audio localizzato.

Nota immagini: alcune immagini possono essere state parzialmente modificate, sfocate o ritoccate per ragioni di privacy, riservatezza aziendale e tutela delle persone o dei brand presenti negli eventi. Le modifiche non alterano il contenuto tecnico, la natura del progetto o l’esperienza professionale rappresentata.

Image note: some images may have been partially edited, blurred or retouched for privacy, corporate confidentiality and protection of people or brands appearing in the events. These edits do not alter the technical content, the nature of the project or the professional experience represented.

La scala del progetto imponeva una visione unica: il LEDWall da 52 metri, i sistemi video secondari, l’audio, la rete, i media server e i dispositivi interattivi non potevano essere gestiti come elementi isolati. Dovevano essere considerati come parti di una sola infrastruttura tecnica.

03 // SOPRALLUOGO E CRITICITÀ PREVENTIVE

I primi problemi sono emersi prima del montaggio

Una settimana prima dell’inizio reale del montaggio è stato effettuato un sopralluogo presso lo stand a Fiera Rimini, con l’obiettivo di verificare le condizioni operative, i passaggi cavi e la struttura destinata al LEDWall principale da 52 metri.

Site Survey

Il sopralluogo ha cambiato la percezione del rischio

La verifica onsite ha mostrato che alcune soluzioni previste in fase iniziale non erano compatibili con le condizioni reali dello stand. In particolare, sono emersi problemi legati al passaggio dei cavi e alla struttura destinata a sostenere il LEDWall lineare.

In un progetto di questa scala, scoprire questi aspetti prima del montaggio è fondamentale. Ma è altrettanto fondamentale che le criticità vengano risolte prima dell’arrivo della squadra tecnica.

Preventive Risk

Il problema non era ancora il LED. Era ciò che stava attorno al LED.

Il LEDWall da 52 metri avrebbe richiesto una base continua, stabile e correttamente predisposta. Allo stesso tempo, la rete LAN dello stand richiedeva passaggi cavi sicuri tra server, aree operative e collegamento internet centrale.

Le condizioni rilevate durante il sopralluogo indicavano già la necessità di una gestione preventiva del rischio.

01

Passaggio cavi non sicuro

Il passaggio dei cavi LAN e di servizio era previsto a terra, sotto moquette. Ma lo stand non disponeva di pavimento rialzato: lasciare cavi sotto la moquette avrebbe creato un potenziale rischio inciampo.

02

Struttura portante da verificare

La base prevista per il LEDWall principale era composta da pannelli lignei assemblati e appoggiati a terra. Per un LED da 52 metri installato in quota, questo elemento richiedeva una verifica molto attenta.

03

Responsabilità da chiarire

Le criticità rilevate coinvolgevano più reparti: struttura, allestimento, cablaggio, rete e montaggio LED. Senza una responsabilità chiara, ogni problema rischiava di arrivare direttamente in fase di montaggio.

Cable Routing Issue

Il primo nodo era la rete LAN dello stand

Durante il sopralluogo è emerso che il passaggio dei cavi a terra, così come ipotizzato inizialmente, non era realizzabile in sicurezza. Lo stand era coperto da moquette, ma non disponeva di pavimento rialzato o canalizzazioni dedicate.

Questo significava che il cablaggio LAN tra server contenuti, aree operative e collegamento internet non poteva essere trattato come un dettaglio finale. Doveva essere ripensato prima dell’arrivo del montaggio effettivo.

Structural Warning

Una base non idonea su 52 metri non è un piccolo difetto

La struttura prevista per il LEDWall lineare era formata da pannelli lignei assemblati, appoggiati a terra e non ancora risolti rispetto alle esigenze reali del sistema LED. Su una superficie da 52 metri, anche piccole discontinuità di appoggio possono trasformarsi in problemi progressivi di allineamento.

La segnalazione preventiva non aveva lo scopo di rallentare il lavoro, ma di evitare che il montaggio arrivasse a un punto in cui la struttura non permettesse più di proseguire correttamente.

Preparation Strategy

Prepararsi allo scenario peggiore

Dopo il sopralluogo, la preparazione del materiale è stata impostata non sullo scenario ideale, ma su possibili criticità onsite. Sono stati previsti materiali aggiuntivi, soluzioni di fissaggio, elementi di supporto e attrezzature utili per gestire imprevisti.

Practical Impact

La prevenzione riduce il rischio, ma non sostituisce una struttura corretta

La preparazione extra ha permesso di affrontare molte situazioni sul campo, ma non poteva sostituire la necessità di una base strutturale idonea e risolta prima del montaggio del LEDWall principale.

Il sopralluogo ha confermato una regola fondamentale: in uno stand AV di grande scala, il lavoro tecnico non inizia quando si accende il primo LED. Inizia quando si verificano struttura, accessi, cablaggi, responsabilità e condizioni reali di montaggio.

04 // BLOCCO STRUTTURALE DEL LED 52 M

Quando la struttura diventa il limite del sistema AV

All’arrivo in fiera per il montaggio effettivo, la struttura destinata al LEDWall principale non risultava ancora risolta rispetto alle criticità rilevate durante il sopralluogo. A quel punto il problema non era più preventivo: era diventato operativo.

Critical Moment

La base del LED non era pronta per quel tipo di montaggio

Il LEDWall lineare da 52 x 2 metri doveva essere installato a circa 4 metri da terra. La base di appoggio e fissaggio, però, presentava irregolarità e non garantiva una continuità sufficiente per un montaggio corretto lungo tutta la lunghezza del LED.

Su una superficie di 52 metri, anche una piccola differenza di quota o una base non in bolla può trasformarsi in un errore progressivo.

Installation Risk

Il rischio era continuare su una base non idonea

Dopo i primi metri di montaggio, le criticità strutturali sono diventate evidenti: le tile non potevano chiudere correttamente in verticale, le fughe rischiavano di aumentare lungo la linea e il lavoro poteva arrivare a un punto di non ritorno.

Fermarsi e segnalare il problema era necessario per evitare un risultato instabile, non allineato o non sicuro.

01

Struttura non risolta

La struttura rilevata durante il sopralluogo era ancora sostanzialmente nella stessa condizione all’inizio del montaggio reale.

02

Base non in bolla

L’appoggio presentava discontinuità e irregolarità di quota. Su 52 metri, questo comprometteva l’allineamento progressivo delle tile LED.

03

Chiusura tile critica

Le chiusure verticali tra tile rischiavano di non combaciare correttamente, generando fughe visibili e difficoltà crescenti nel proseguire il montaggio.

04

Area di passaggio sotto LED

In corrispondenza di una porta di passaggio, una parte del LED sarebbe risultata sopra una zona di transito persone, rendendo indispensabile un supporto adeguato.

05

Circa 6 metri senza supporto adeguato

Una porzione di circa 6 metri lineari richiedeva una soluzione di appoggio dedicata per evitare che il sistema gravasse in modo improprio sopra il passaggio.

06

Interruzione dei lavori

La verifica tecnica ha portato alla necessità di interrompere l’avanzamento e rivalutare completamente la soluzione di supporto del LEDWall principale.

Alignment Issue

Su 52 metri, il millimetro diventa un problema progressivo

Un LEDWall lineare di questa lunghezza richiede una base di riferimento continua. Se l’appoggio non è in bolla o presenta differenze di altezza, l’errore non resta localizzato: si propaga lungo la linea e rende sempre più difficile chiudere correttamente i moduli.

Questo non è solo un problema estetico. Una chiusura errata tra tile può compromettere planarità, continuità visiva, sicurezza meccanica e possibilità di proseguire il montaggio in modo corretto.

Safety-Critical Area

La porzione sopra il passaggio non poteva essere trattata come un dettaglio

Durante l’avanzamento del montaggio è emersa una criticità in corrispondenza di una porta di passaggio del padiglione. Circa 6 metri lineari di LED avrebbero dovuto trovarsi sopra una zona di transito persone, senza un supporto adeguato alla condizione reale.

Per questo è stata richiesta una soluzione di appoggio dedicata, capace di rendere il passaggio sottostante compatibile con la presenza del LED installato in quota.

Technical Stop

Il montaggio è stato fermato

A montaggio avviato, la verifica tecnica in fiera ha portato all’interruzione dei lavori sul LEDWall principale. La struttura prevista non risultava idonea per il tipo di ancoraggio richiesto dal sistema LED.

Structural Distinction

Il problema non era il LED, ma il modo in cui doveva scaricare

Un sistema LED con la propria struttura a terra può avere una logica di montaggio. Ma un LED ancorato sopra una struttura lignea non idonea richiede verifiche e requisiti diversi. La criticità era nel trasferimento dei carichi e nell’idoneità del supporto.

Avere 52 metri lineari di LED e non poter proseguire il montaggio in sicurezza non è un piccolo ritardo: è un blocco totale del sistema principale dello stand. Da quel momento è stato necessario ripensare la soluzione strutturale.

05 // SOLUZIONE IN AMERICANA E RIPARTENZA MONTAGGIO

Quando il supporto previsto non basta, il sistema va riprogettato

Dopo il blocco strutturale, la priorità era trovare una soluzione alternativa che permettesse di montare il LEDWall da 52 metri in modo stabile, controllabile e compatibile con le condizioni reali dello stand.

Recovery Strategy

La soluzione è stata creare una nuova struttura di appoggio

Una volta chiarito che la struttura prevista non era idonea al tipo di ancoraggio richiesto dal sistema LED, è stata individuata una soluzione alternativa: realizzare una struttura in americana dedicata, capace di diventare il nuovo riferimento di appoggio e fissaggio del LEDWall lineare.

La decisione doveva essere rapida, perché il sistema principale dello stand era fermo e la finestra di montaggio continuava a ridursi.

Fast Execution

Circa 200 mq di americana e una squadra dedicata

È stato coinvolto un service esterno con disponibilità immediata di una grande quantità di americana. Una squadra dedicata ha realizzato rapidamente una struttura alternativa sotto indicazioni operative precise.

La nuova struttura ha permesso di riprendere il montaggio del LEDWall principale su un riferimento tecnico più controllabile.

01

Blocco del montaggio principale

Il montaggio del LED da 52 metri non poteva proseguire con la soluzione strutturale iniziale. Era necessario fermarsi e ripensare il supporto.

02

Service esterno coinvolto

È stato attivato un service con disponibilità immediata di materiale strutturale, evitando di lasciare il progetto senza una soluzione praticabile.

03

Circa 200 mq di americana

È stata realizzata una struttura alternativa importante, utilizzando una grande quantità di americana per creare un riferimento stabile per il LED.

04

Squadra dedicata

Una squadra numerosa è stata coordinata per montare rapidamente la struttura di supporto e rendere possibile la ripartenza del lavoro.

05

Smontaggio del lavoro già fatto

Una parte del LED già installata ha dovuto essere smontata per ripartire correttamente sulla nuova soluzione di appoggio.

06

Ripartenza controllata

Dopo la nuova struttura, il montaggio del LEDWall principale è potuto ripartire con una base più coerente e un controllo operativo migliore.

Structural Recovery

La nuova struttura ha trasformato il blocco in una ripartenza tecnica

Il problema principale era creare un riferimento fisico continuo per il LEDWall da 52 metri. La struttura in americana ha permesso di superare il limite della base iniziale, offrendo un supporto più adatto alla scala e alla geometria del sistema.

La soluzione non ha cancellato il ritardo generato dal blocco, ma ha permesso di recuperare il controllo del montaggio e di riportare il progetto su una traiettoria operativa.

Restart Process
01 Stop tecnico
02 Nuova soluzione
03 Americana
04 Smontaggio parziale
05 Ripartenza LED
Passage Area

Anche la zona di passaggio è stata messa in sicurezza

In corrispondenza della porta del padiglione, è stata realizzata una soluzione di appoggio dedicata per la porzione di LED sopra l’area di transito, evitando che quella parte restasse priva di supporto adeguato.

Operational Control

La priorità era ripartire senza forzare il sistema

La ripartenza non poteva basarsi su compromessi invisibili. Era necessario creare una condizione di montaggio più controllata, perché un LEDWall di 52 metri non consente correzioni improvvisate quando l’errore è già distribuito lungo tutta la linea.

La soluzione in americana ha permesso di trasformare un blocco totale in una nuova base operativa. Il costo tecnico è stato alto: tempo perso, lavoro già fatto da smontare e ripartenza sotto pressione. Ma era l’unica strada corretta per riportare il sistema principale dello stand in condizioni gestibili.

06 // GESTIONE VIDEO, COLORLIGHT E MEDIA SERVER

Un LEDWall da 52 metri non può essere gestito come tanti schermi separati

Dopo la ripartenza strutturale, il sistema video principale doveva essere gestito con una logica pulita, stabile e scalabile: due sender box Colorlight 4K, sender di backup, pixel map dedicata e contenuto proveniente da media server con doppia uscita 4K.

Video Architecture

La scelta era ridurre complessità, non moltiplicarla

Il LEDWall da 52 x 2 metri è stato gestito tramite due sender box Colorlight 4K, con sender di scorta e pixel map dedicata. Il contenuto arrivava da un media server con due uscite 4K, configurato per distribuire correttamente l’immagine lungo la grande superficie lineare.

L’obiettivo era mantenere una catena video più pulita possibile, evitando una gestione frammentata con molte uscite Full HD separate.

Media Server Layer

Media server principale e sistemi distribuiti

I contenuti del LEDWall principale erano gestiti tramite media server dedicato fornito dal service di fiducia del cliente. Altri media server più piccoli erano distribuiti nelle diverse aree dello stand, collegati a monitor touch e contenuti specifici.

Questo richiedeva una visione complessiva tra video, rete, contenuti, server e superfici di visualizzazione.

01

2 sender box Colorlight 4K

La superficie principale è stata suddivisa e controllata con due sender 4K, riducendo la frammentazione della catena video e mantenendo una gestione più lineare.

02

Sender di backup

La presenza di sender di scorta permetteva di proteggere il sistema principale senza trasformare la regia in una rete eccessivamente complessa di uscite duplicate.

03

Pixel map dedicata

La pixel map è stata costruita ad hoc per distribuire il contenuto lungo il LEDWall lineare, rispettando formato, risoluzione e geometria reale dello schermo.

04

Media server 2 x 4K

Il contenuto principale arrivava da media server con doppia uscita 4K, evitando di moltiplicare sorgenti e convertitori lungo la catena video.

05

Server secondari

Le aree secondarie dello stand utilizzavano media server dedicati per contenuti specifici, monitor touch e postazioni interattive.

06

Catena più controllabile

Meno uscite, meno dispositivi intermedi e meno punti di possibile errore rendevano il sistema più leggibile, più gestibile e più adatto al backup.

4K Strategy vs Fragmented Full HD

Perché non frammentare il sistema in molte uscite Full HD

Una soluzione basata su molte uscite Full HD avrebbe potuto sembrare più semplice a livello immediato, ma avrebbe aumentato il numero di sorgenti, convertitori, cavi, punti di configurazione e possibili guasti.

Su un LEDWall di 52 metri, ogni punto aggiunto nella catena video aumenta il rischio: più ritardi di segnale, più possibilità di disallineamento, più complessità in regia e una gestione del backup molto più pesante.

Scenario frammentato

Molte uscite Full HD

Utilizzare molte uscite Full HD avrebbe significato moltiplicare punti di gestione, sincronismi, cablaggi, conversioni e criticità. In caso di backup, il numero di uscite e dispositivi da duplicare sarebbe aumentato ulteriormente.

Risk: più punti di guasto
Risk: gestione backup pesante
Risk: regia meno pulita
Scenario adottato

Due linee 4K controllate

La gestione con due uscite 4K e due sender box Colorlight 4K ha mantenuto il sistema più ordinato, più leggibile e più difendibile operativamente, soprattutto in un contesto fieristico con tempi e margini ridotti.

Advantage: meno punti critici
Advantage: backup più gestibile
Advantage: controllo video più pulito
Technical Recognition

La soluzione è stata riconosciuta anche da altri responsabili tecnici

Durante il cantiere, diversi responsabili tecnici di service esterni hanno espresso apprezzamento per la qualità del montaggio e per la gestione del LEDWall principale. In particolare, la scelta di controllare un LEDWall da 52 metri con due sender box 4K è stata riconosciuta come una soluzione tecnica efficiente e pulita.

Questo confronto ha confermato un principio importante: una soluzione con meno elementi, se progettata correttamente, può essere più solida di una soluzione apparentemente più semplice ma frammentata in molti sottosistemi.

La gestione video del LEDWall principale non era una scelta solo tecnica, ma strategica: ridurre il numero di punti critici, semplificare il backup, mantenere la regia leggibile e proteggere il sistema da guasti distribuiti lungo una catena troppo frammentata.

07 // AREA SPEECH, LED 1.9 MM, AUDIO E RIPRISTINO TECNICO

L’area speech era un secondo sistema critico dentro lo stand

Oltre al LEDWall principale da 52 metri, lo stand prevedeva un’area speech dedicata con LED ad alta risoluzione passo 1.9 mm, gestione audio relatore, contenuti da PC e messa in onda durante gli interventi giornalieri.

Speech Area System

LED 1.9 mm, contenuti live e audio relatore

L’area speech utilizzava un LED ad alta risoluzione da 3 x 2,40 metri, con passo 1.9 mm. Era una superficie delicata, pensata per contenuti, presentazioni e supporto video agli interventi programmati durante la fiera.

In quest’area non bastava accendere lo schermo: bisognava gestire audio del relatore, contenuti dal PC, messa in onda e continuità operativa durante gli speech.

High-Resolution Risk

Un LED ad alta risoluzione non è una parete scenografica

Il LED passo 1.9 mm era un materiale estremamente delicato e non facilmente reperibile. Questo tipo di superficie richiede attenzione meccanica, protezione durante le lavorazioni e coordinamento preciso con chi opera attorno al sistema.

Qualsiasi pressione fisica non controllata può generare danni estesi ai pixel e ai moduli.

01

LED passo 1.9 mm

Superficie LED ad alta risoluzione da 3 x 2,40 m, dedicata alla visualizzazione ravvicinata in area speech.

02

Gestione speech

Durante la fiera erano previsti interventi regolari, con gestione audio relatore, contenuti video e segnale PC relatore.

03

Materiale delicato

Il LED 1.9 mm richiedeva movimentazione e protezione specifiche, perché piccoli impatti o compressioni potevano danneggiare molti pixel.

04

Montaggio sotto pressione

Il montaggio ha dovuto essere completato senza bloccare l’avanzamento del cantiere, anche in presenza di disponibilità ridotta del personale specializzato previsto.

05

Danno da lavorazione non coordinata

Dopo il montaggio, una lavorazione scenografica attorno al LED ha generato una compressione meccanica non prevista sulla superficie.

06

Ripristino urgente

È stato necessario recuperare moduli compatibili, sostituire le parti danneggiate e riportare il LED in condizioni operative.

Critical Incident

Il danno non è nato dal LED, ma da una lavorazione attorno al LED

Dopo il montaggio del LED 1.9 mm, una lavorazione non coordinata nella parte superiore della parete ha generato pressione sulla superficie LED. Un elemento scenografico è stato forzato nello spazio tra parete e LED per chiudere visivamente una fessura.

La pressione ha superato il limite meccanico dei moduli: alcune sezioni sono state spinte una contro l’altra fino a creare contatto e sovrapposizione parziale, causando la rottura di numerosi pixel nelle zone interessate.

Risk

Moduli difficili da reperire

Il problema era particolarmente critico perché il LED passo 1.9 mm utilizzato era un prodotto delicato e poco comune. Non era garantito che ci fossero abbastanza moduli di scorta disponibili per coprire l’intero danno.

Risk: materiale non facilmente reperibile
Risk: danno esteso ai pixel
Risk: area speech non operativa
Recovery

Recupero moduli e sostituzione urgente

È stato attivato un recupero urgente di moduli compatibili dallo stesso tipo di LED disponibile presso il fornitore. I moduli danneggiati sono stati sostituiti e il LED dell’area speech è stato riportato in condizioni operative.

Action: recupero moduli compatibili
Action: sostituzione IM danneggiate
Result: LED speech ripristinato
Live Speech Management

L’area speech doveva funzionare ogni giorno, non solo essere installata

Durante la fiera erano previsti speech regolari nell’area dedicata. Questo richiedeva la gestione dei contenuti video, del segnale PC del relatore, dell’audio microfonico e della messa in onda sul LED ad alta risoluzione.

In un contesto di questo tipo, il sistema non deve soltanto essere completato prima dell’apertura: deve rimanere stabile, leggibile e pronto per l’uso operativo durante tutta la manifestazione.

Questo episodio ha evidenziato una lezione fondamentale: il rischio AV non nasce sempre dal sistema AV. Spesso nasce dalle lavorazioni non coordinate attorno al sistema, soprattutto quando superfici delicate come LED passo 1.9 mm vengono integrate dentro pareti scenografiche e aree operative condivise.

08 // RETE LAN, WLAN, MONITOR TOUCH E IPAD

La rete dello stand era parte dell’infrastruttura AV

La parte network non era un servizio accessorio. Collegava server contenuti, monitor touch, aree operative, internet centrale, rete stand, rete clienti, router distribuiti e dispositivi mobili utilizzati durante la fiera.

Network Layer

Server, aree e contenuti dovevano comunicare

Lo stand richiedeva una rete LAN per collegare i server contenuti alle diverse aree operative, ai monitor touch, alla connessione internet centrale e alle reti dedicate allo stand e ai clienti.

In un progetto di questa scala, la rete diventa parte della regia tecnica: se la rete non è stabile, anche contenuti, touch, server e dispositivi mobili possono diventare punti critici.

Site Constraint

I cavi non potevano essere semplicemente nascosti sotto la moquette

Durante il sopralluogo era emerso che non esisteva un pavimento rialzato. Questo rendeva impossibile trattare il passaggio cavi come una semplice posa sotto moquette, per motivi di sicurezza e rischio inciampo.

La distribuzione LAN e alimentazione ha dovuto essere gestita considerando percorsi reali, macchinari già posizionati e aree di passaggio.

01

Rete LAN dello stand

Collegamento tra server contenuti, aree operative, internet centrale, rete stand, rete clienti e postazioni interattive.

02

WLAN e router distribuiti

Circa 8 router dovevano essere posizionati in punti specifici per garantire copertura wireless su aree diverse dello stand.

03

Monitor touch e server dedicati

Le postazioni touch erano collegate a media server dedicati, distribuiti nelle diverse aree dello stand per contenuti specifici.

04

Circa 50 iPad

I dispositivi mobili, inizialmente previsti come semplice consegna e ritiro, sono diventati anche attività di assistenza, caricamento contenuti e supporto operativo.

05

Cavi in aree già allestite

Alcuni passaggi LAN e alimentazione dovevano essere realizzati con macchinari già posizionati, rendendo più complesso l’accesso operativo.

06

Sicurezza dei percorsi

Ogni passaggio cavo doveva essere valutato evitando soluzioni improvvisate che potessero creare rischio inciampo o interferenze con il pubblico.

Network Criticality

La rete non era invisibile: era il collegamento tra tutti i contenuti

I server contenuti delle varie aree, i monitor touch, la connessione internet, le reti dedicate e i dispositivi mobili dipendevano da una distribuzione LAN/WLAN funzionante. Questo rendeva la rete una componente critica dell’infrastruttura audiovisiva complessiva.

In assenza di pavimento rialzato, la posa dei cavi ha richiesto un approccio più attento: percorsi reali, punti di attraversamento, macchinari già presenti e sicurezza dei visitatori dovevano essere considerati insieme.

Initial Scope

Da consegna e ritiro dispositivi

La gestione degli iPad era stata inizialmente descritta come una semplice attività di consegna e ritiro dispositivi.

Initial: consegna dispositivi
Initial: ritiro dispositivi
Real Scope

A gestione operativa completa

Durante lo sviluppo del lavoro, l’attività si è estesa anche ad assistenza, caricamento contenuti, supporto agli utenti e gestione operativa dei dispositivi.

Real: assistenza dispositivi
Real: caricamento contenuti
Real: supporto operativo
WLAN Deployment

Posizionare i router non era solo una scelta di copertura

I router dovevano essere posizionati in punti specifici dello stand per garantire copertura WLAN coerente. Ma ogni punto richiedeva anche alimentazione, collegamento LAN, accessibilità e passaggio cavi in un ambiente già parzialmente occupato da macchinari.

Questo ha trasformato una richiesta apparentemente semplice in una lavorazione tecnica distribuita, da coordinare con lo stato reale dello stand e con le altre attività di montaggio.

In un grande stand fieristico, la rete non è un dettaglio IT separato. È parte della continuità audiovisiva: collega contenuti, server, touch, dispositivi mobili, internet e aree operative. Se non viene progettata e posata correttamente, può diventare il punto debole di tutto il sistema.

09 // RISULTATO OPERATIVO

Il sistema principale è stato riportato sotto controllo

Nonostante le criticità strutturali, logistiche e operative emerse durante il cantiere, l’infrastruttura audiovisiva dello stand è stata completata e resa funzionante per l’apertura e per l’utilizzo durante la manifestazione.

Operational Result

Il LEDWall da 52 metri è stato completato

Dopo la realizzazione della nuova struttura in americana e la ripartenza controllata del montaggio, il LEDWall principale da 52 x 2 metri è stato installato e configurato con una gestione video pulita basata su due sender box 4K, backup dedicato e pixel map specifica.

La soluzione ha permesso di mantenere il sistema più leggibile, riducendo frammentazione, punti di guasto e complessità in regia.

Full Stand Operation

Non solo LED: tutto lo stand doveva funzionare

Il risultato operativo non riguardava un solo schermo, ma l’intera infrastruttura: video principale, LED sospesi, area speech, audio per zone, rete LAN/WLAN, monitor touch, media server e dispositivi mobili.

Ogni area doveva essere disponibile, stabile e gestibile durante i giorni di fiera.

01

LED 52 m completato

Il sistema video principale è stato installato, allineato, configurato e reso operativo dopo la riprogettazione del supporto.

02

Video control stabile

La gestione con due sender box 4K e pixel map dedicata ha mantenuto la catena video più ordinata e controllabile.

03

Area speech ripristinata

Il LED passo 1.9 mm è stato recuperato dopo il danno meccanico, con sostituzione dei moduli danneggiati e ritorno in funzione.

04

Speech giornalieri gestiti

L’area speech è stata resa utilizzabile per contenuti, PC relatore, audio microfonico e supporto video durante gli interventi.

05

Rete operativa

LAN, WLAN, server contenuti, monitor touch, router distribuiti e dispositivi mobili sono stati integrati nel funzionamento generale dello stand.

06

Stand pronto per la fiera

Il sistema AV complessivo è stato portato a una condizione operativa utilizzabile durante la manifestazione.

Technical Feedback

Il risultato è stato riconosciuto anche da altri professionisti del settore

Durante il cantiere, responsabili tecnici di altri service hanno espresso apprezzamento per la qualità del montaggio e per la gestione complessiva dello stand. In particolare, la scelta di pilotare il grande LEDWall con una soluzione basata su due sender box 4K è stata riconosciuta come una scelta tecnica avanzata e più pulita rispetto a una frammentazione in molte uscite Full HD.

Questo confronto ha confermato il valore della progettazione: non sempre aggiungere dispositivi significa aumentare sicurezza. Spesso, progettare meglio significa ridurre i punti critici.

Critical Start

Condizioni iniziali complesse

Il progetto è partito con informazioni non lineari, struttura da verificare, passaggi cavi problematici, personale specializzato non sempre disponibile e criticità emerse durante il montaggio.

Issue: struttura iniziale non idonea
Issue: LED 1.9 mm danneggiato
Issue: rete da adattare al cantiere reale
Final Condition

Sistema portato a regime

Attraverso riprogettazione strutturale, gestione video razionale, recupero tecnico del LED ad alta risoluzione e coordinamento della rete, lo stand è stato portato a una condizione operativa.

Result: LED principale operativo
Result: area speech funzionante
Result: infrastruttura AV integrata

Il risultato finale non è stato semplicemente “accendere gli schermi”. È stato riportare sotto controllo una infrastruttura AV complessa, composta da struttura, LED, video, audio, rete, media server, speech e dispositivi mobili, dentro un cantiere fieristico ad alta pressione.

10 // LESSONS LEARNED

La lezione non riguarda solo il LED. Riguarda il sistema.

Questo case study dimostra che, quando uno stand fieristico cresce di scala, il rischio tecnico non è mai concentrato in un solo reparto. Nasce dalla somma di struttura, video, audio, rete, contenuti, persone, tempi e responsabilità operative.

Core Lesson

Nei grandi eventi, il sistema si rompe dove i reparti non comunicano

Il LED da 52 metri, il LED 1.9 mm, i media server, la rete, l’audio e i dispositivi mobili erano sistemi diversi, ma dipendevano dallo stesso contesto operativo. Ogni decisione strutturale, ogni passaggio cavo e ogni lavorazione attorno ai LED poteva influenzare direttamente il risultato AV.

Per questo la direzione tecnica non può limitarsi a “fare funzionare gli schermi”. Deve leggere l’intero cantiere come una sola infrastruttura critica.

01

La struttura viene prima del LED

Un LEDWall di grande formato non può essere valutato solo come superficie video. La base, i punti di appoggio, i carichi e l’allineamento sono parte del sistema AV.

02

Il sopralluogo deve generare decisioni

Vedere una criticità prima del montaggio non basta. Serve trasformarla in azione: modifica, verifica, responsabilità chiara o soluzione alternativa pronta.

03

Meno dispositivi può significare più controllo

La gestione video con due linee 4K ha ridotto frammentazione, punti di guasto e complessità di backup rispetto a una soluzione distribuita su molte uscite Full HD.

04

Il backup deve essere gestibile

Un backup non è solo duplicare tutto. È costruire una catena di emergenza leggibile, attivabile e sostenibile anche sotto pressione.

05

I LED delicati vanno protetti anche dagli altri reparti

Un LED passo 1.9 mm non rischia solo durante il montaggio. Rischia anche dopo, quando altre lavorazioni avvengono vicino alla superficie senza coordinamento tecnico.

06

La rete è parte dello show system

LAN, WLAN, server contenuti, monitor touch e dispositivi mobili non sono un dettaglio IT separato. Sono parte della continuità operativa dello stand.

07

Le responsabilità devono essere chiare prima

In presenza di più fornitori, allestitori, service e reparti, ogni zona critica deve avere un responsabile chiaro prima dell’ingresso in cantiere.

08

Il rischio nasce negli spazi tra i reparti

Molti problemi non nascono dal singolo fornitore, ma dalle intersezioni: struttura-video, allestimento-LED, rete-contenuti, audio-speech.

09

La direzione tecnica deve vedere l’intero quadro

In un progetto AV complesso, chi coordina deve leggere insieme tempi, struttura, video, audio, rete, contenuti, persone e margini di errore.

Without Method

Il cantiere assorbe tutti gli errori

Quando struttura, video, rete, audio e contenuti vengono gestiti come reparti separati, il cantiere diventa il punto in cui tutti i problemi arrivano insieme.

With Technical Direction

Il rischio viene anticipato

Una direzione tecnica efficace non elimina ogni imprevisto, ma riduce drasticamente l’impatto degli errori perché li intercetta prima, li collega tra loro e costruisce soluzioni coerenti.

Final Technical Principle

La vera differenza, in un evento complesso, non è avere più materiale o più persone. È avere una visione tecnica unica che protegge il progetto prima che i problemi diventino emergenze.

END OF CASE STUDY 006

Il rischio tecnico non si gestisce quando è già emergenza

Questo case study mostra perché una grande infrastruttura AV deve essere progettata, verificata e coordinata prima che il cantiere diventi il punto in cui tutti i problemi arrivano insieme.

DK AV PROJECT nasce proprio da questa visione: leggere l’evento come un sistema unico, dove struttura, video, LED, audio, rete, contenuti, fornitori e responsabilità operative devono essere messi in relazione prima dell’arrivo in venue.

01

System Design

Progettazione tecnica delle architetture AV prima dell’allestimento.

02

Technical Supervision

Coordinamento onsite tra reparti, fornitori e criticità operative.

03

LED & Signal Control

Controllo di LED, segnali, backup, rete e media server.

Torna al Project Archive Richiedi una review tecnica
DK AV PROJECT
Controlled Impact · AV&L Production

Technical Direction · AV Systems Engineering · LEDWall Engineering · AV&L Production

P.IVA: 14471630963

Sede operativa: Milano, Italia

Disponibilità: Italia · Europa · Worldwide

Lingue operative: Bulgaro · Italiano · Inglese · Russo

Contatto: info@dkavproject.com

// SYSTEM NAV
Home Servizi Scope of Work Project Archive Technical Background Chi Siamo Contatti Privacy Policy Cookie Policy
// CASE STUDIES
001 · LED Installation 002 · Award Technology Installation 003 · Vectorworks Technical Design 004 · Colorlight LED Emergency 005 · Exhibition LED Integration 006 · Large-Scale Exhibition AV
// SERVICES
System Design & Technical Direction Signal Architecture Control™ LED Performance Control™ Onsite Technical Supervision Pre-Flight Technical Review™

Nota immagini: alcune immagini presenti nel sito possono essere state parzialmente modificate, sfocate o ritoccate per ragioni di privacy, riservatezza aziendale e tutela delle persone o dei brand presenti negli eventi. Le modifiche non alterano il contenuto tecnico, la natura del progetto o l’esperienza professionale rappresentata.

Privacy Policy | Cookie Policy
© 2026 DK AV PROJECT. ALL RIGHTS RESERVED.
Case Study 006 | Exhibition AV
